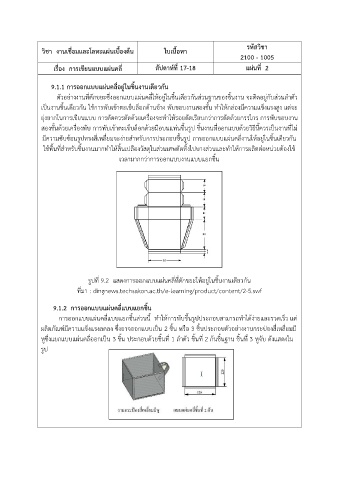

วิชา งานเชื่อมและโลหะแผ่นเบื้องต้น ใบเนื้อหา
2100 - 1005

เรื่อง การเขียนแบบแผ่นคลี่ สัปดาห์ที่ 17-18 แผ่นที่ 2

9.1.1 การออกแบบแผ่นคลี่อยู่ในชิ้นงานเดียวกัน
ตัวอย่างงานที่ตักขยะซึ่งออกแบบแผ่นคลี่ให้อยู่ในชิ้นเดียวกันส่วนฐานของชิ้นงาน จะติดอยู่กับส่วนล าตัว
เป็นงานชิ้นเดียวกัน ใช้การพับเข้าตะเข็บล็อกด้านข้าง พับขอบงานสองชั้น ท าให้กล่องมีความแข็งแรงสูง แต่จะ

ยุ่งยากในการเขียนแบบ การตัดควรตัดด้วยเครื่องจะท าให้รอยตัดเรียบกว่าการตัดด้วยกรรไกร การพับขอบงาน
สองชั้นด้วยเครื่องพับ การพับเข้าตะเข็บล็อกด้วยมือบนแท่นขึ้นรูป ชิ้นงานที่ออกแบบด้วยวิธีนี้ควรเป็นงานที่ไม่
มีความซับซ้อนรูปทรงสี่เหลี่ยมจะง่ายส าหรับการประกอบขึ้นรูป การออกแบบแผ่นคลี่งานให้อยู่ในชิ้นเดียวกัน
ใช้พื้นที่ส าหรับชิ้นงานมากท าให้สิ้นเปลืองวัสดุในส่วนเศษตัดทิ้งไปบางส่วนและท าให้การผลิตต่อหน่วยต้องใช้

เวลามากกว่าการออกแบบงานแบบแยกชิ้น

รูปที่ 9.2 แสดงการออกแบบแผ่นคลี่ที่ตักขยะให้อยู่ในชิ้นงานเดียวกัน

ที่มา : dingnews.techsakon.ac.th/e-learning/product/content/2-5.swf

9.1.2 การออกแบบแผ่นคลี่แบบแยกชิ้น

การออกแบบแผ่นคลี่แบบแยกชิ้นส่วนนี้ ท าให้การพับขึ้นรูปประกอบสามารถท าได้ง่ายและรวดเร็ว แต่
ผลิตภัณฑ์มีความแข็งแรงลดลง ซึ่งอาจออกแบบเป็น 2 ชิ้น หรือ 3 ชิ้นประกอบตัวอย่างงานกระป๋องสี่เหลี่ยมมี
หูซึ่งแยกแบบแผ่นคลี่ออกเป็น 3 ชิ้น ประกอบด้วยชิ้นที่ 1 ล าตัว ชิ้นที่ 2 ก้นชิ้นฐาน ชิ้นที่ 3 หูจับ ดังแสดงใน
รูป
