รหัสวิชา
วิชา งานเชื่อมและโลหะแผ่นเบื้องต้น ใบเนื้อหา
2100 - 1005
เรื่อง การเขียนแบบแผ่นคลี่ สัปดาห์ที่ 17-18 แผ่นที่ 3

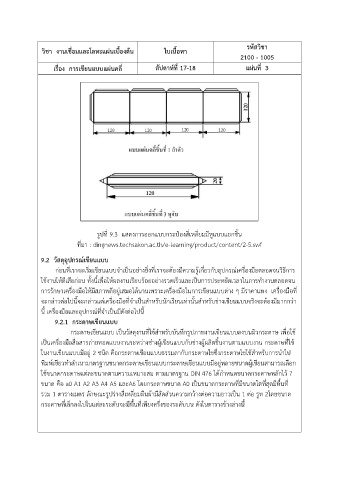

รูปที่ 9.3 แสดงการออกแบบกระป๋องสี่เหลี่ยมมีหูแบบแยกชิ้น
ที่มา : dingnews.techsakon.ac.th/e-learning/product/content/2-5.swf
9.2 วัสดุอุปกรณ์เขียนแบบ
ก่อนที่เราจะเริ่มเขียนแบบจ าเป็นอย่างยิ่งที่เราจะต้องมีความรู้เกี่ยวกับอุปกรณ์เครื่องมือตลอดจนวิธีการ
ใช้งานให้ดีเสียก่อน ทั้งนี้เพื่อให้ผลงานเรียบร้อยอย่างรวดเร็วและเป็นการประหยัดเวลาในการท างานตลอดจน
การรักษาเครื่องมือให้มีสภาพดีอยู่เสมอได้นานเพราะเครื่องมือในการเขียนแบบต่าง ๆ มีราคาแพง เครื่องมือที่
จะกล่าวต่อไปนี้จะกล่าวแต่เครื่องมือที่จ าเป็นส าหรับนักเรียนเท่านั้นส าหรับช่างเขียนแบบจริงจะต้องมีมากกว่า
นี้ เครื่องมือและอุปกรณ์ที่จ าเป็นมีดังต่อไปนี้
9.2.1 กระดาษเขียนแบบ
กระดาษเขียนแบบ เป็นวัสดุงานที่ใช้ส าหรับบันทึกรูปภาพงานเขียนแบบลงบนผิวกระดาษ เพื่อใช้
เป็นเครื่องมือสื่อสารถ่ายทอดแบบงานระหว่างช่างผู้เขียนแบบกับช่างผู้ผลิตชิ้นงานตามแบบงาน กระดาษที่ใช้
ในงานเขียนแบบมีอยู่ 2 ชนิด คือกระดาษเขียนแบบธรรมดากับกระดาษไขซึ่งกระดาษไขใช้ส าหรับการน าไป
พิมพ์เขียวท าส าเนามาตรฐานขนาดกระดาษเขียนแบบกระดาษเขียนแบบมีอยู่หลายขนาดผู้เขียนสามารถเลือก
ใช้ขนาดกระดาษแต่ละขนาดตามความเหมาะสม ตามมาตรฐาน DIN 476 ได้ก าหนดขนาดกระดาษหลักไว้ 7
ขนาด คือ a0 A1 A2 A3 A4 A5 และA6 โดยกระดาษขนาด A0 เป็นขนาดกระดาษที่มีขนาดโตที่สุดมีพื้นที่
รวม 1 ตารางเมตร ลักษณะรูปร่างสี่เหลี่ยมผืนผ้ามีสัดส่วนความกว้างต่อความยาวเป็น 1 ต่อ รูท 2โดยขนาด
กระดาษที่เล็กลงไปในแต่ละระดับจะมีพื้นที่เพียงครึ่งของระดับบน ดังในตารางข้างล่างนี้
