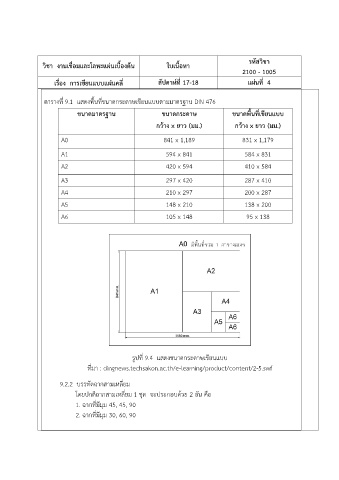

รหัสวิชา
วิชา งานเชื่อมและโลหะแผ่นเบื้องต้น ใบเนื้อหา
2100 - 1005

เรื่อง การเขียนแบบแผ่นคลี่ สัปดาห์ที่ 17-18 แผ่นที่ 4

ตารางที่ 9.1 แสดงพื้นที่ขนาดกระดาษเขียนแบบตามมาตรฐาน DIN 476

ขนาดมาตรฐาน ขนาดกระดาษ ขนาดพื้นที่เขียนแบบ
กว้าง x ยาว (มม.) กว้าง x ยาว (มม.)

A0 841 x 1,189 831 x 1,179

A1 594 x 841 584 x 831
A2 420 x 594 410 x 584

A3 297 x 420 287 x 410

A4 210 x 297 200 x 287

A5 148 x 210 138 x 200
A6 105 x 148 95 x 138

รูปที่ 9.4 แสดงขนาดกระดาษเขียนแบบ

ที่มา : dingnews.techsakon.ac.th/e-learning/product/content/2-5.swf

9.2.2 บรรทัดฉากสามเหลี่ยม
โดยปกติฉากสามเหลี่ยม 1 ชุด จะประกอบด้วย 2 อัน คือ

1. ฉากที่มีมุม 45, 45, 90
2. ฉากที่มีมุม 30, 60, 90
