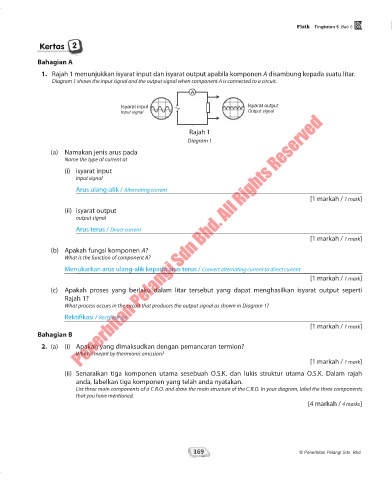

Fizik Tingkatan 5 Bab 5

Kertas 2

Bahagian A

1. Rajah 1 menunjukkan isyarat input dan isyarat output apabila komponen A disambung kepada suatu litar.
Diagram 1 shows the input signal and the output signal when component A is connected to a circuit.

A
Isyarat input Isyarat output
Input signal Output signal
Penerbitan Pelangi Sdn Bhd. All Rights Reserved
Rajah 1
Diagram 1
(a) Namakan jenis arus pada
Name the type of current at
(i) isyarat input
input signal
Arus ulang-alik / Alternating current
[1 markah / 1 mark]
(ii) isyarat output
output signal

Arus terus / Direct current
[1 markah / 1 mark]

(b) Apakah fungsi komponen A?
What is the function of component A?

Menukarkan arus ulang-alik kepada arus terus / Convert alternating current to direct current
[1 markah / 1 mark]

(c) Apakah proses yang berlaku dalam litar tersebut yang dapat menghasilkan isyarat output seperti
Rajah 1?
What process occurs in the circuit that produces the output signal as shown in Diagram 1?
Rektifikasi / Rectification
[1 markah / 1 mark]
Bahagian B
2. (a) (i) Apakah yang dimaksudkan dengan pemancaran termion?
What is meant by thermionic emission?
[1 markah / 1 mark]
(ii) Senaraikan tiga komponen utama sesebuah O.S.K. dan lukis struktur utama O.S.K. Dalam rajah
anda, labelkan tiga komponen yang telah anda nyatakan.
List three main components of a C.R.O. and draw the main structure of the C.R.O. In your diagram, label the three components
that you have mentioned.
[4 markah / 4 marks]
