Fizik Tingkatan 5 Bab 5

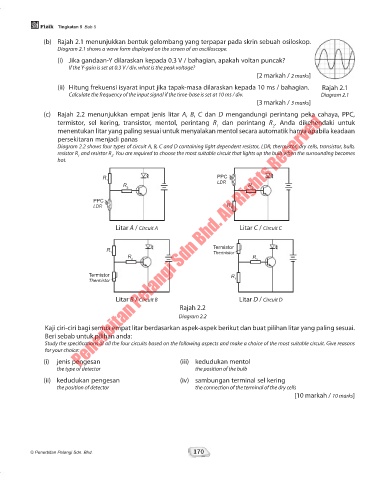

(b) Rajah 2.1 menunjukkan bentuk gelombang yang terpapar pada skrin sebuah osiloskop.
Diagram 2.1 shows a wave form displayed on the screen of an oscilloscope.
(i) Jika gandaan-Y dilaraskan kepada 0.3 V / bahagian, apakah voltan puncak?
If the Y-gain is set at 0.3 V / div, what is the peak voltage?
[2 markah / 2 marks]
(ii) Hitung frekuensi isyarat input jika tapak-masa dilaraskan kepada 10 ms / bahagian. Rajah 2.1
Calculate the frequency of the input signal if the time-base is set at 10 ms / div. Diagram 2.1
[3 markah / 3 marks]
Penerbitan Pelangi Sdn Bhd. All Rights Reserved
(c) Rajah 2.2 menunjukkan empat jenis litar A, B, C dan D mengandungi perintang peka cahaya, PPC,
termistor, sel kering, transistor, mentol, perintang R dan perintang R . Anda dikehendaki untuk
2
1
menentukan litar yang paling sesuai untuk menyalakan mentol secara automatik hanya apabila keadaan
persekitaran menjadi panas
Diagram 2.2 shows four types of circuit A, B, C and D containing light dependent resistor, LDR, thermistor, dry cells, transistor, bulb,
resistor R and resistor R . You are required to choose the most suitable circuit that lights up the bulb when the surrounding becomes
2
1
hot.
R PPC
1 LDR
R R
2 2
PPC
LDR R 1

Litar A / Circuit A Litar C / Circuit C

Termistor
R 1 Thermistor
R R
2 2

Termistor R
Thermistor 1

Litar B / Circuit B Litar D / Circuit D
Rajah 2.2
Diagram 2.2
Kaji ciri-ciri bagi semua empat litar berdasarkan aspek-aspek berikut dan buat pilihan litar yang paling sesuai.
Beri sebab untuk pilihan anda:
Study the specifications of all the four circuits based on the following aspects and make a choice of the most suitable circuit. Give reasons
for your choice:
(i) jenis pengesan (iii) kedudukan mentol
the type of detector the position of the bulb

(ii) kedudukan pengesan (iv) sambungan terminal sel kering
the position of detector the connection of the terminal of the dry cells
[10 markah / 10 marks]
