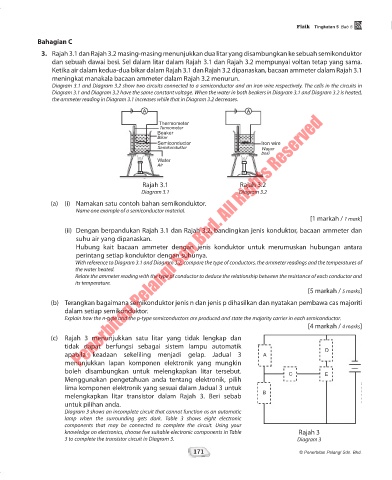

Fizik Tingkatan 5 Bab 5
Bahagian C

3. Rajah 3.1 dan Rajah 3.2 masing-masing menunjukkan dua litar yang disambungkan ke sebuah semikonduktor
dan sebuah dawai besi. Sel dalam litar dalam Rajah 3.1 dan Rajah 3.2 mempunyai voltan tetap yang sama.
Ketika air dalam kedua-dua bikar dalam Rajah 3.1 dan Rajah 3.2 dipanaskan, bacaan ammeter dalam Rajah 3.1
meningkat manakala bacaan ammeter dalam Rajah 3.2 menurun.
Diagram 3.1 and Diagram 3.2 show two circuits connected to a semiconductor and an iron wire respectively. The cells in the circuits in
Diagram 3.1 and Diagram 3.2 have the same constant voltage. When the water in both beakers in Diagram 3.1 and Diagram 3.2 is heated,
the ammeter reading in Diagram 3.1 increases while that in Diagram 3.2 decreases.
A A
Penerbitan Pelangi Sdn Bhd. All Rights Reserved
Thermometer
Termometer
Beaker
Bikar
Semiconductor Iron wire
Semikonduktor Wayar
besi
Water
Air

Rajah 3.1 Rajah 3.2
Diagram 3.1 Diagram 3.2

(a) (i) Namakan satu contoh bahan semikonduktor.
Name one example of a semiconductor material.
[1 markah / 1 mark]

(ii) Dengan berpandukan Rajah 3.1 dan Rajah 3.2, bandingkan jenis konduktor, bacaan ammeter dan
suhu air yang dipanaskan.
Hubung kait bacaan ammeter dengan jenis konduktor untuk merumuskan hubungan antara
perintang setiap konduktor dengan suhunya.
With reference to Diagram 3.1 and Diagram 3.2, compare the type of conductors, the ammeter readings and the temperatures of
the water heated.
Relate the ammeter reading with the type of conductor to deduce the relationship between the resistance of each conductor and
its temperature.
[5 markah / 5 marks]
(b) Terangkan bagaimana semikonduktor jenis n dan jenis p dihasilkan dan nyatakan pembawa cas majoriti
dalam setiap semikonduktor.
Explain how the n-type and the p-type semiconductors are produced and state the majority carrier in each semiconductor.
[4 markah / 4 marks]
(c) Rajah 3 menunjukkan satu litar yang tidak lengkap dan
tidak dapat berfungsi sebagai sistem lampu automatik D
apabila keadaan sekeliling menjadi gelap. Jadual 3 A
menunjukkan lapan komponen elektronik yang mungkin
boleh disambungkan untuk melengkapkan litar tersebut. C E
Menggunakan pengetahuan anda tentang elektronik, pilih
lima komponen elektronik yang sesuai dalam Jadual 3 untuk
melengkapkan litar transistor dalam Rajah 3. Beri sebab B
untuk pilihan anda.
Diagram 3 shows an incomplete circuit that cannot function as an automatic
lamp when the surrounding gets dark. Table 3 shows eight electronic
components that may be connected to complete the circuit. Using your
knowledge on electronics, choose five suitable electronic components in Table Rajah 3
3 to complete the transistor circuit in Diagram 3. Diagram 3

171 © Penerbitan Pelangi Sdn. Bhd.
