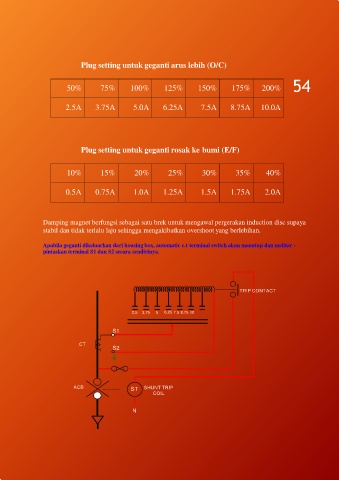

Page 54 - PAPAN SUIS UTAMA VOLTAN RENDAH
P. 54
Plug setting untuk geganti arus lebih (O/C)
54
50% 75% 100% 125% 150% 175% 200%
2.5A 3.75A 5.0A 6.25A 7.5A 8.75A 10.0A
Plug setting untuk geganti rosak ke bumi (E/F)
10% 15% 20% 25% 30% 35% 40%
0.5A 0.75A 1.0A 1.25A 1.5A 1.75A 2.0A
Damping magnet berfungsi sebagai satu brek untuk mengawal pergerakan induction disc supaya
stabil dan tidak terlalu laju sehingga mengakibatkan overshoot yang berlebihan.
Apabila geganti dikeluarkan dari housing box, automatic c.t terminal switch akan menutup dan melitar -
pintaskan terminal S1 dan S2 secara sendirinya.
TRIP CONTACT
2.5 3.75 5 6.25 7.5 8.75 10
S1
CT
S2
ACB ST SHUNT TRIP
COIL
N
