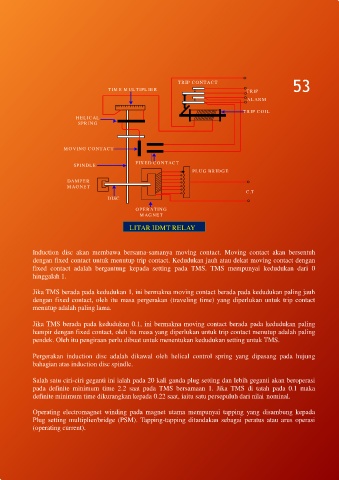

Page 53 - PAPAN SUIS UTAMA VOLTAN RENDAH

TRIP CONTACT 53
TIM E MULTIPL IER TRIP
ALARM

TRIP COIL
HELICAL
SPR ING

MOVING CONTACT

FIX ED CONTACT
SPIN DLE
PLUG BRIDGE
DAMPER
MAGNET
C.T
DISC
OPERATING
MAGNET
LITAR IDMT RELAY

Induction disc akan membawa bersama-samanya moving contact. Moving contact akan bersentuh
dengan fixed contact untuk menutup trip contact. Kedudukan jauh atau dekat moving contact dengan
fixed contact adalah bergantung kepada setting pada TMS. TMS mempunyai kedudukan dari 0
hinggalah 1.

Jika TMS berada pada kedudukan 1, ini bermakna moving contact berada pada kedudukan paling jauh
dengan fixed contact, oleh itu masa pergerakan (traveling time) yang diperlukan untuk trip contact
menutup adalah paling lama.

Jika TMS berada pada kedudukan 0.1, ini bermakna moving contact berada pada kedudukan paling
hampir dengan fixed contact, oleh itu masa yang diperlukan untuk trip contact menutup adalah paling
pendek. Oleh itu pengiraan perlu dibuat untuk menentukan kedudukan setting untuk TMS.

Pergerakan induction disc adalah dikawal oleh helical control spring yang dipasang pada hujung
bahagian atas induction disc spindle.

Salah satu ciri-ciri geganti ini ialah pada 20 kali ganda plug setting dan lebih geganti akan beroperasi
pada definite minimum time 2.2 saat pada TMS bersamaan 1. Jika TMS di tatah pada 0.1 maka
definite minimum time dikurangkan kepada 0.22 saat, iaitu satu persepuluh dari nilai nominal.

Operating electromagnet winding pada magnet utama mempunyai tapping yang disambung kepada
Plug setting multiplier/bridge (PSM). Tapping-tapping ditandakan sebagai peratus atau arus operasi
(operating current).
