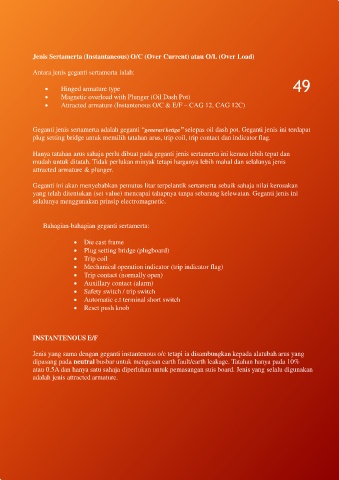

Jenis Sertamerta (Instantaneous) O/C (Over Current) atau O/L (Over Load)

Antara jenis geganti sertamerta ialah:
49
• Hinged armature type
• Magnetic overload with Plunger (Oil Dash Pot)
• Attracted armature (Instantenous O/C & E/F – CAG 12, CAG 12C)

Geganti jenis sertamerta adalah geganti “generasi ketiga” selepas oil dash pot. Geganti jenis ini terdapat
plug setting bridge untuk memilih tatahan arus, trip coil, trip contact dan indicator flag.

Hanya tatahan arus sahaja perlu dibuat pada geganti jenis sertamerta ini kerana lebih tepat dan
mudah untuk ditatah. Tidak perlukan minyak tetapi harganya lebih mahal dan selalunya jenis
attracted armature & plunger.

Geganti ini akan menyebabkan pemutus litar terpelantik sertamerta sebaik sahaja nilai kerosakan
yang telah ditentukan (set value) mencapai tahapnya tanpa sebarang kelewatan. Geganti jenis ini
selalunya menggunakan prinsip electromagnetic.

Bahagian-bahagian geganti sertamerta:

• Die cast frame
• Plug setting bridge (plugboard)
• Trip coil
• Mechanical operation indicator (trip indicator flag)
• Trip contact (normally open)
• Auxillary contact (alarm)
• Safety switch / trip switch
• Automatic c.t terminal short switch
• Reset push knob

INSTANTENOUS E/F

Jenis yang sama dengan geganti instantenous o/c tetapi ia disambungkan kepada alatubah arus yang
dipasang pada neutral busbar untuk mengesan earth fault/earth leakage. Tatahan hanya pada 10%
atau 0.5A dan hanya satu sahaja diperlukan untuk pemasangan suis board. Jenis yang selalu digunakan
adalah jenis attracted armature.
