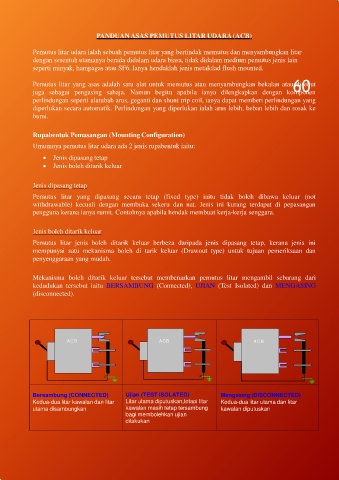

PANDUAN ASAS PEMUTUS LITAR UDARA (ACB)

Pemutus litar udara ialah sebuah pemutus litar yang bertindak memutus dan menyambungkan litar
dengan sesentuh utamanya berada didalam udara biasa, tidak didalam medium pemutus jenis lain
seperti minyak, hampagas atau SF6. Ianya hendaklah jenis metalclad flush mounted.

60
Pemutus litar yang asas adalah satu alat untuk memutus atau menyambungkan bekalan atau disebut
juga sebagai pengasing sahaja. Namun begitu apabila ianya dilengkapkan dengan komponen
perlindungan seperti alatubah arus, geganti dan shunt trip coil, ianya dapat memberi perlindungan yang
diperlukan secara automatik. Perlindungan yang diperlukan ialah arus lebih, beban lebih dan rosak ke
bumi.

Rupabentuk Pemasangan (Mounting Configuration)
Umumnya pemutus litar udara ada 2 jenis rupabentuk iaitu:

• Jenis dipasang tetap
• Jenis boleh ditarik keluar

Jenis dipasang tetap
Pemutus litar yang dipasang secara tetap (fixed type) iaitu tidak boleh dibawa keluar (not
withdrawable) kecuali dengan membuka sekeru dan nat. Jenis ini kurang terdapat di pepasangan
pengguna kerana ianya rumit. Contohnya apabila hendak membuat kerja-kerja senggara.

Jenis boleh ditarik keluar
Pemutus litar jenis boleh ditarik keluar berbeza daripada jenis dipasang tetap, kerana jenis ini
mempunyai satu mekanisma boleh di tarik keluar (Drawout type) untuk tujuan pemeriksaan dan
penyenggaraan yang mudah.

Mekanisma boleh ditarik keluar tersebut membenarkan pemutus litar mengambil sebarang dari
kedudukan tersebut iaitu BERSAMBUNG (Connected), UJIAN (Test Isolated) dan MENGASING
(disconnected).

ACB ACB A CB

Bersambung (CONNECTED) Ujian (TEST ISOLATED) Mengasing (DISCONNECTED)
Kedua-dua litar kawalan dan litar Litar utama diputuskan,tetapi litar Kedua-dua litar utama dan litar
utama disambungkan kawalan masih tetap tersambung kawalan diputuskan
bagi membolehkan ujian
dilakukan
