Istilah-Istilah Mengenai Kadaran

a. Kadaran Arus Thermal (rated thermal current)
65

Had arus dimana pemutus litar boleh membawanya secara berterusan tanpa kenaikan suhu yang
melebihi nilai tertentu pada suatu keadaan tertentu.

b. Kadaran Keupayaan Tutup-Balik Litar Pintas (rated short circuit making capacity)

Ini adalah had arus dimana sebuah pemutus litar berupaya menyambung atau menutup balik
pada keadaan tertentu.

c. Kadaran Keupayaan Putus Litar Pintas (rated short circuit breaking capacity)

Ini adalah had arus dimana sebuah pemutus litar berupaya memutuskan litar pada tahap
kerosakan tertentu dengan selamat dan tanpa ianya mengalami kerosakan. Kadarannya adalah
dalam kiloampiar (KA).

d. Kadaran Arus Menahan Pada Masa-Pendek (rated short-time withstandcurrent)

Ini adalah arus yang boleh dibawa oleh sebuah pemutus litar dalam masa 1 saat tanpa sebarang
keadaan luar biasa pada keadaan yang tertentu

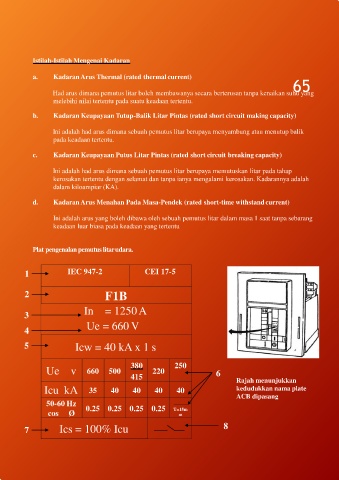

Plat pengenalan pemutus litarudara.

1 IEC 947-2 CEI 17-5

2 F1B

In = 1250A
3
Ue = 660 V
4

5 Icw = 40 kA x 1 s

Ue v 660 500 380 220 250 6
415 Rajah menunjukkan
Icu kA 35 40 40 40 40 kedudukkan nama plate
ACB dipasang
50-60 Hz
cos Ø 0.25 0.25 0.25 0.25 T=15m
m
7 Ics = 100% Icu 8
