Pemutus litar yang biasa digunakan ialah Pemutus Litar Udara (ACB), tetapi pada masa ini Pemutus
Litar Teracu (Moulded Case Circuit Breaker / MCCB) semakin banyak digunakan. Penggunaan
samada ACB atau MCCB bergantung kepada kadaran arus sesuatu pemasangan elektrik. Untuk
61
pemasangan yang melebihi 400A selalunya ACB digunakan walaupun MCCB ada juga digunakan.

ACB ditentukan didalam B.S 4752 dimana voltan nominalnya tidak melebihi 660V AC dengan
ulangan 50Hz atau 60Hz. Kadaran arusnya tidak melebihi 8000A dan kapasiti pemutusan litar pintas
berkadar tidak melebihi 200KA. Minimum rupturing capacity ialah 31MVA pada 415V.

Saiz ACB terkecil yang terdapat dipasaran pada masa ini ialah 600A. Dengan penatahan (setting)
kepada alat perlindungan dan bersesuaian dengan kadaran arus pemasangan ianya boleh ditatah kepada
kadaran arus kurang daripada 600A, contohnya 200A, 400A dan sebagainya. Saiz ACB yang besar
pula ada yang mencapai 6300A.

CONTOH ACB RATINGS

❖ 640A * 2000A
❖ 800A * 2500A
❖ 1000A * 3500A
❖ 1250A * 4500A
❖ 1600A * 6300A

Dalam kes-kes tertentu terdapat lebih dari satu ACB di dalam sesebuah PSU samada mempunyai
kadaran arus yang sama atau dengan kadaran yang berlainan. Dengan itu rangka PSU mestilah
mempunyai kekuatan mekanikal yang mencukupi untuk menampung berat komponen-komponen
tersebut.

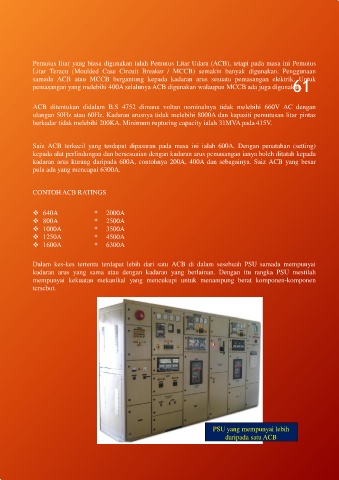

PSU yang mempunyai lebih
daripada satu ACB
