Page 64 - PAPAN SUIS UTAMA VOLTAN RENDAH

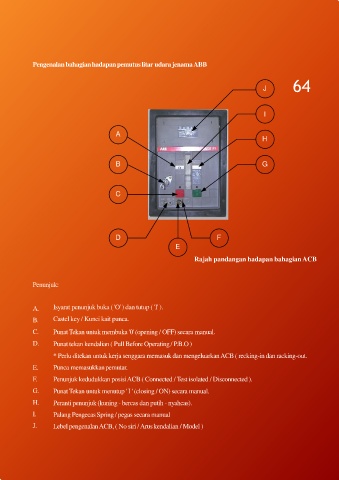

Pengenalanbahagianhadapanpemutuslitar udarajenamaABB

64
J

I

A
H

B G

C

D F
E

Rajah pandangan hadapan bahagian ACB

Penunjuk:

A. Isyarat penunjuk buka ( 'O') dan tutup ( 'I' ).
B. Castel key/ Kunci kait punca.

C. PunatTekan untuk membuka '0'(opening / OFF) secara manual.
D. Punat tekan kendalian( Pull Before Operating/ P.B.O)

* Perlu ditekan untuk kerja senggara memasuk dan mengeluarkanACB( recking-in dan racking-out.

E. Punca memasukkanpemutar.
F. Penunjuk kedudukkan posisiACB( Connected / Test isolated / Disconnected).

G. PunatTekan untuk menutup ' I ' (closing / ON) secara manual.
H. Peranti penunjuk(kuning- bercas dan putih - nyahcas).

I. Palang PengecasSpring/ pegas secara manual
J. Lebel pengenalanACB,( No siri /Aruskendalian / Model )
