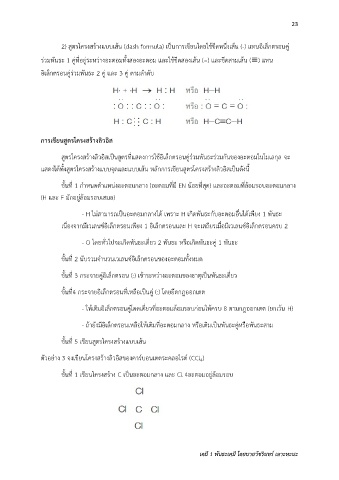

Page 23 - พันธะเคมี

23

2) สูตรโครงสร้างแบบเส้น (dash formula) เป็นการเขียนโดยใช้ขีดหนึ่งเส้น (-) แทนอิเล็กตรอนค ู่

ร่วมพันธะ 1 คู่ที่อยู่ระหว่างอะตอมทั้งสองอะตอม และใช้ขีดสองเส้น (=) และขีดสามเส้น (≡) แทน

อิเล็กตรอนคู่ร่วมพันธะ 2 คู่ และ 3 คู่ ตามล าดับ

กำรเขียนสูตรโครงสร้ำงลิวอส
ิ
สูตรโครงสร้างลิวอิสเป็นสูตรที่แสดงการใช้อิเล็กตรอนคู่ร่วมพันธะร่วมกันของอะตอมในโมเลกุล จะ

ั้
แสดงได้ทงสูตรโครงสร้างแบบจุดและแบบเส้น หลักการเขยนสูตรโครงสร้างลิวอิสเป็นดังนี้
ี
ขั้นที่ 1 ก าหนดต าแหน่งอะตอมกลาง (อะตอมที่มี EN น้อยที่สุด) และอะตอมที่ล้อมรอบอะตอมกลาง
(H และ F มักอยู่ล้อมรอบเสมอ)

- H ไม่สามารถเป็นอะตอมกลางได้ เพราะ H เกิดพันธะกับอะตอมอื่นได้เพียง 1 พันธะ
เนื่องจากมีเวเลนซ์อิเล็กตรอนเพียง 1 อิเล็กตรอนและ H จะเสถียรเมื่อมีเวเลนซ์อิเล็กตรอนครบ 2

- O โดยทั่วไปจะเกิดพันธะเดี่ยว 2 พันธะ หรือเกิดพันธะคู่ 1 พันธะ

ขั้นที่ 2 นับรวมจ านวนเวเลนซ์อิเล็กตรอนของอะตอมทั้งหมด

ขั้นที่ 3 กระจายคู่อิเล็กตรอน (:) เข้าระหว่างอะตอมของธาตุเป็นพันธะเดี่ยว

ขั้นที่4 กระจายอิเล็กตรอนที่เหลือเป็นคู่ (:) โดยยึดกฎออกเตต

- ให้เติมอิเล็กตรอนคู่โดดเดี่ยวที่อะตอมล้อมรอบก่อนให้ครบ 8 ตามกฎออกเตต (ยกเว้น H)

- ถ้ายังมีอิเล็กตรอนเหลือให้เติมที่อะตอมกลาง หรือเติมเป็นพันธะคู่หรือพันธะสาม

ขั้นที่ 5 เขียนสูตรโครงสร้างแบบเส้น

ตัวอย่าง 3 จงเขียนโครงสร้างลิวอิสของคาร์บอนเตตระคลอไรต์ (CCl )
4

ขั้นที่ 1 เขียนโครงสร้าง C เป็นอะตอมกลาง และ Cl 4อะตอมอยู่ล้อมรอบ

เคมี 1 พันธะเคมี โดยนายวัชรินทร์ เลาะหะนะ
