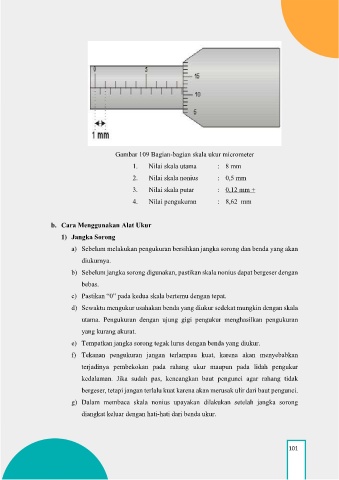

Gambar 109 Bagian-bagian skala ukur micrometer
1. Nilai skala utama : 8 mm
2. Nilai skala nonius : 0,5 mm
3. Nilai skala putar : 0,12 mm +
4. Nilai pengukuran : 8,62 mm
b. Cara Menggunakan Alat Ukur
1) Jangka Sorong
a) Sebelum melakukan pengukuran bersihkan jangka sorong dan benda yang akan
diukurnya.
b) Sebelum jangka sorong digunakan, pastikan skala nonius dapat bergeser dengan
bebas.
c) Pastikan “0” pada kedua skala bertemu dengan tepat.
d) Sewaktu mengukur usahakan benda yang diukur sedekat mungkin dengan skala
utama. Pengukuran dengan ujung gigi pengukur menghasilkan pengukuran
yang kurang akurat.
e) Tempatkan jangka sorong tegak lurus dengan benda yang diukur.
f) Tekanan pengukuran jangan terlampau kuat, karena akan menyebabkan
terjadinya pembekokan pada rahang ukur maupun pada lidah pengukur
kedalaman. Jika sudah pas, kencangkan baut pengunci agar rahang tidak
bergeser, tetapi jangan terlalu kuat karena akan merusak ulir dari baut pengunci.
g) Dalam membaca skala nonius upayakan dilakukan setelah jangka sorong
diangkat keluar dengan hati-hati dari benda ukur.
