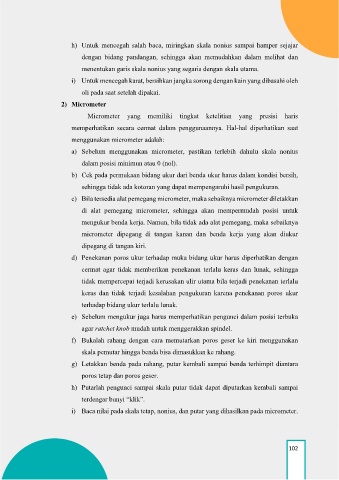

h) Untuk mencegah salah baca, miringkan skala nonius sampai hamper sejajar

dengan bidang pandangan, sehingga akan memudahkan dalam melihat dan
menentukan garis skala nonius yang segaris dengan skala utama.

i) Untuk mencegah karat, bersihkan jangka sorong dengan kain yang dibasahi oleh
oli pada saat setelah dipakai.

2) Micrometer

Micrometer yang memiliki tingkat ketelitian yang presisi haris
memperhatikan secara cermat dalam penggunaannya. Hal-hal diperhatikan saat

menggunakan micrometer adalah:
a) Sebelum menggunakan micrometer, pastikan terlebih dahulu skala nonius

dalam posisi minimun atau 0 (nol).

b) Cek pada permukaan bidang ukur dari benda ukur harus dalam kondisi bersih,
sehingga tidak ada kotoran yang dapat mempengaruhi hasil pengukuran.

c) Bila tersedia alat pemegang micrometer, maka sebaiknya micrometer diletakkan
di alat pemegang micrometer, sehingga akan mempermudah posisi untuk

mengukur benda kerja. Namun, bila tidak ada alat pemegang, maka sebaiknya
micrometer dipegang di tangan kanan dan benda kerja yang akan diukur

dipegang di tangan kiri.

d) Penekanan poros ukur terhadap muka bidang ukur harus diperhatikan dengan
cermat agar tidak memberikan penekanan terlalu keras dan lunak, sehingga

tidak mempercepat terjadi kerusakan ulir utama bila terjadi penekanan terlalu
keras dan tidak terjadi kesalahan pengukuran karena penekanan poros ukur

terhadap bidang ukur terlalu lunak.

e) Sebelum mengukur juga harus memperhatikan pengunci dalam posisi terbuka
agar ratchet knob mudah untuk menggerakkan spindel.

f) Bukalah rahang dengan cara memutarkan poros geser ke kiri menggunakan
skala pemutar hingga benda bisa dimasukkan ke rahang.

g) Letakkan benda pada rahang, putar kembali sampai benda terhimpit diantara

poros tetap dan poros geser.
h) Putarlah pengunci sampai skala putar tidak dapat diputarkan kembali sampai

terdengar bunyi “klik”.
i) Baca nilai pada skala tetap, nonius, dan putar yang dihasilkan pada micrometer.
