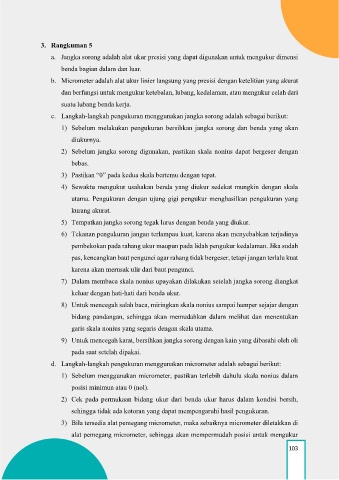

Page 114 - MODUL ELEKTRONIK PEMESINAN BUBUT KELAS X

3. Rangkuman 5

a. Jangka sorong adalah alat ukur presisi yang dapat digunakan untuk mengukur dimensi
benda bagian dalam dan luar.

b. Micrometer adalah alat ukur linier langsung yang presisi dengan ketelitian yang akurat
dan berfungsi untuk mengukur ketebalan, lubang, kedalaman, atau mengukur celah dari

suatu lubang benda kerja.

c. Langkah-langkah pengukuran menggunakan jangka sorong adalah sebagai berikut:
1) Sebelum melakukan pengukuran bersihkan jangka sorong dan benda yang akan

diukurnya.
2) Sebelum jangka sorong digunakan, pastikan skala nonius dapat bergeser dengan

bebas.

3) Pastikan “0” pada kedua skala bertemu dengan tepat.
4) Sewaktu mengukur usahakan benda yang diukur sedekat mungkin dengan skala

utama. Pengukuran dengan ujung gigi pengukur menghasilkan pengukuran yang
kurang akurat.

5) Tempatkan jangka sorong tegak lurus dengan benda yang diukur.
6) Tekanan pengukuran jangan terlampau kuat, karena akan menyebabkan terjadinya

pembekokan pada rahang ukur maupun pada lidah pengukur kedalaman. Jika sudah

pas, kencangkan baut pengunci agar rahang tidak bergeser, tetapi jangan terlalu kuat
karena akan merusak ulir dari baut pengunci.

7) Dalam membaca skala nonius upayakan dilakukan setelah jangka sorong diangkat
keluar dengan hati-hati dari benda ukur.

8) Untuk mencegah salah baca, miringkan skala nonius sampai hamper sejajar dengan

bidang pandangan, sehingga akan memudahkan dalam melihat dan menentukan
garis skala nonius yang segaris dengan skala utama.

9) Untuk mencegah karat, bersihkan jangka sorong dengan kain yang dibasahi oleh oli
pada saat setelah dipakai.

d. Langkah-langkah pengukuran menggunakan micrometer adalah sebagai berikut:

1) Sebelum menggunakan micrometer, pastikan terlebih dahulu skala nonius dalam
posisi minimun atau 0 (nol).

2) Cek pada permukaan bidang ukur dari benda ukur harus dalam kondisi bersih,
sehingga tidak ada kotoran yang dapat mempengaruhi hasil pengukuran.

3) Bila tersedia alat pemegang micrometer, maka sebaiknya micrometer diletakkan di
alat pemegang micrometer, sehingga akan mempermudah posisi untuk mengukur
