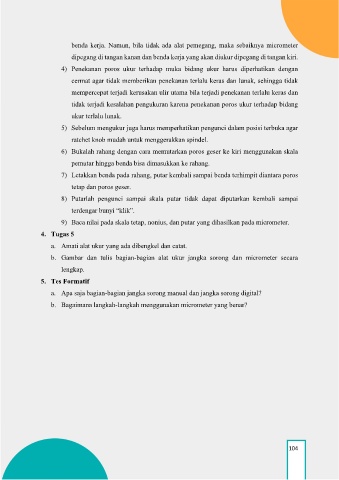

benda kerja. Namun, bila tidak ada alat pemegang, maka sebaiknya micrometer
dipegang di tangan kanan dan benda kerja yang akan diukur dipegang di tangan kiri.
4) Penekanan poros ukur terhadap muka bidang ukur harus diperhatikan dengan
cermat agar tidak memberikan penekanan terlalu keras dan lunak, sehingga tidak
mempercepat terjadi kerusakan ulir utama bila terjadi penekanan terlalu keras dan
tidak terjadi kesalahan pengukuran karena penekanan poros ukur terhadap bidang
ukur terlalu lunak.
5) Sebelum mengukur juga harus memperhatikan pengunci dalam posisi terbuka agar
ratchet knob mudah untuk menggerakkan spindel.
6) Bukalah rahang dengan cara memutarkan poros geser ke kiri menggunakan skala
pemutar hingga benda bisa dimasukkan ke rahang.
7) Letakkan benda pada rahang, putar kembali sampai benda terhimpit diantara poros
tetap dan poros geser.
8) Putarlah pengunci sampai skala putar tidak dapat diputarkan kembali sampai
terdengar bunyi “klik”.
9) Baca nilai pada skala tetap, nonius, dan putar yang dihasilkan pada micrometer.
4. Tugas 5
a. Amati alat ukur yang ada dibengkel dan catat.
b. Gambar dan tulis bagian-bagian alat ukur jangka sorong dan micrometer secara
lengkap.
5. Tes Formatif
a. Apa saja bagian-bagian jangka sorong manual dan jangka sorong digital?
b. Bagaimana langkah-langkah menggunakan micrometer yang benar?
