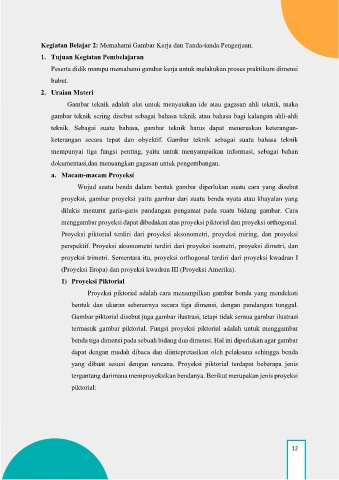

Kegiatan Belajar 2: Memahami Gambar Kerja dan Tanda-tanda Pengerjaan.
1. Tujuan Kegiatan Pembelajaran
Peserta didik mampu memahami gambar kerja untuk melakukan proses praktikum dimensi
bubut.
2. Uraian Materi
Gambar teknik adalah alat untuk menyatakan ide atau gagasan ahli teknik, maka
gambar teknik sering disebut sebagai bahasa teknik atau bahasa bagi kalangan ahli-ahli
teknik. Sebagai suatu bahasa, gambar teknik harus dapat meneruskan keterangan-
keterangan secara tepat dan obyektif. Gambar teknik sebagai suatu bahasa teknik
mempunyai tiga fungsi penting, yaitu untuk menyampaikan informasi, sebagai bahan
dokumentasi,dan menuangkan gagasan untuk pengembangan.
a. Macam-macam Proyeksi
Wujud suatu benda dalam bentuk gambar diperlukan suatu cara yang disebut
proyeksi, gambar proyeksi yaitu gambar dari suatu benda nyata atau khayalan yang
dilukis menurut garis-garis pandangan pengamat pada suatu bidang gambar. Cara
menggambar proyeksi dapat dibedakan atas proyeksi piktorial dan proyeksi orthogonal.
Proyeksi piktorial terdiri dari proyeksi aksonometri, proyeksi miring, dan proyeksi
perspektif. Proyeksi aksonometri terdiri dari proyeksi isometri, proyeksi dimetri, dan
proyeksi trimetri. Sementara itu, proyeksi orthogonal terdiri dari proyeksi kwadran I
(Proyeksi Eropa) dan proyeksi kwadran III (Proyeksi Amerika).
1) Proyeksi Piktorial
Proyeksi piktorial adalah cara menampilkan gambar benda yang mendekati
bentuk dan ukuran sebenarnya secara tiga dimensi, dengan pandangan tunggal.
Gambar piktorial disebut juga gambar ilustrasi, tetapi tidak semua gambar ilustrasi
termasuk gambar piktorial. Fungsi proyeksi piktorial adalah untuk menggambar
benda tiga dimensi pada sebuah bidang dua dimensi. Hal ini diperlukan agar gambar
dapat dengan mudah dibaca dan diintepretasikan oleh pelaksana sehingga benda
yang dibuat sesuai dengan rencana. Proyeksi piktorial terdapat beberapa jenis
tergantung darimana memproyeksikan bendanya. Berikut merupakan jenis proyeksi
piktorial:
