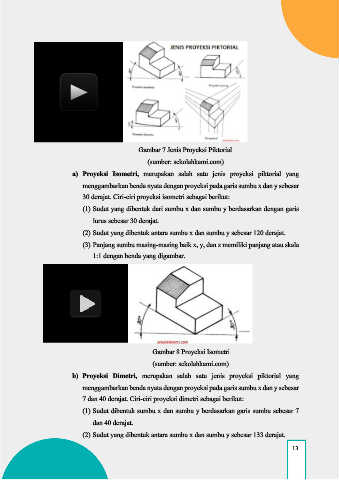

Gambar 7 Jenis Proyeksi Piktorial

(sumber: sekolahkami.com)
a) Proyeksi Isometri, merupakan salah satu jenis proyeksi piktorial yang

menggambarkan benda nyata dengan proyeksi pada garis sumbu x dan y sebesar
30 derajat. Ciri-ciri proyeksi isometri sebagai berikut:

(1) Sudut yang dibentuk dari sumbu x dan sumbu y berdasarkan dengan garis

lurus sebesar 30 derajat.
(2) Sudut yang dibentuk antara sumbu x dan sumbu y sebesar 120 derajat.

(3) Panjang sumbu masing-masing baik x, y, dan z memiliki panjang atau skala
1:1 dengan benda yang digambar.

Gambar 8 Proyeksi Isometri

(sumber: sekolahkami.com)
b) Proyeksi Dimetri, merupakan salah satu jenis proyeksi piktorial yang

menggambarkan benda nyata dengan proyeksi pada garis sumbu x dan y sebesar

7 dan 40 derajat. Ciri-ciri proyeksi dimetri sebagai berikut:
(1) Sudut dibentuk sumbu x dan sumbu y berdasarkan garis sumbu sebesar 7

dan 40 derajat.
(2) Sudut yang dibentuk antara sumbu x dan sumbu y sebesar 133 derajat.
