(3) Panjang sumbu masing-masing baik x mempunyai skala 1:1, sumbu y 1:2,

dan sumbu z 1:1.

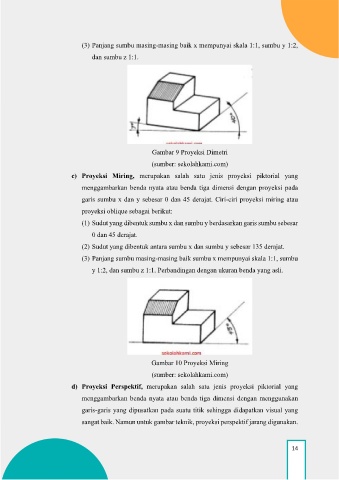

Gambar 9 Proyeksi Dimetri

(sumber: sekolahkami.com)

c) Proyeksi Miring, merupakan salah satu jenis proyeksi piktorial yang
menggambarkan benda nyata atau benda tiga dimensi dengan proyeksi pada

garis sumbu x dan y sebesar 0 dan 45 derajat. Ciri-ciri proyeksi miring atau

proyeksi oblique sebagai berikut:
(1) Sudut yang dibentuk sumbu x dan sumbu y berdasarkan garis sumbu sebesar

0 dan 45 derajat.
(2) Sudut yang dibentuk antara sumbu x dan sumbu y sebesar 135 derajat.

(3) Panjang sumbu masing-masing baik sumbu x mempunyai skala 1:1, sumbu
y 1:2, dan sumbu z 1:1. Perbandingan dengan ukuran benda yang asli.

Gambar 10 Proyeksi Miring

(sumber: sekolahkami.com)

d) Proyeksi Perspektif, merupakan salah satu jenis proyeksi piktorial yang
menggambarkan benda nyata atau benda tiga dimensi dengan menggunakan

garis-garis yang dipusatkan pada suatu titik sehingga didapatkan visual yang

sangat baik. Namun untuk gambar teknik, proyeksi perspektif jarang digunakan.

14
