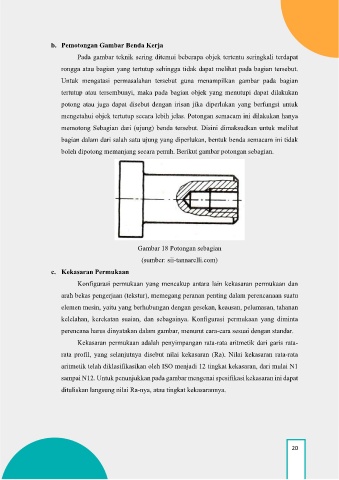

Page 31 - MODUL ELEKTRONIK PEMESINAN BUBUT KELAS X

b. Pemotongan Gambar Benda Kerja

Pada gambar teknik sering ditemui beberapa objek tertentu seringkali terdapat
rongga atau bagian yang tertutup sehingga tidak dapat melihat pada bagian tersebut.

Untuk mengatasi permasalahan tersebut guna menampilkan gambar pada bagian
tertutup atau tersembunyi, maka pada bagian objek yang menutupi dapat dilakukan

potong atau juga dapat disebut dengan irisan jika diperlukan yang berfungsi untuk

mengetahui objek tertutup secara lebih jelas. Potongan semacam ini dilakukan hanya
memotong Sebagian dari (ujung) benda tersebut. Disini dimaksudkan untuk melihat

bagian dalam dari salah satu ujung yang diperlukan, bentuk benda semacam ini tidak
boleh dipotong memanjang secara penuh. Berikut gambar potongan sebagian.

Gambar 18 Potongan sebagian
(sumber: sii-tannarelli.com)

c. Kekasaran Permukaan
Konfigurasi permukaan yang mencakup antara lain kekasaran permukaan dan

arah bekas pengerjaan (tekstur), memegang peranan penting dalam perencanaan suatu
elemen mesin, yaitu yang berhubungan dengan gesekan, keausan, pelumasan, tahanan

kelelahan, kerekatan suaian, dan sebagainya. Konfigurasi permukaan yang diminta

perencana harus dinyatakan dalam gambar, menurut cara-cara sesuai dengan standar.
Kekasaran permukaan adalah penyimpangan rata-rata aritmetik dari garis rata-

rata profil, yang selanjutnya disebut nilai kekasaran (Ra). Nilai kekasaran rata-rata

aritmetik telah diklasifikasikan oleh ISO menjadi 12 tingkat kekasaran, dari mulai N1
sampai N12. Untuk penunjukkan pada gambar mengenai spesifikasi kekasaran ini dapat

dituliskan langsung nilai Ra-nya, atau tingkat kekasarannya.
