kanan, pandangan kanan merupakan bagian kiri, pandangan atas merupakan

bagian bawah.

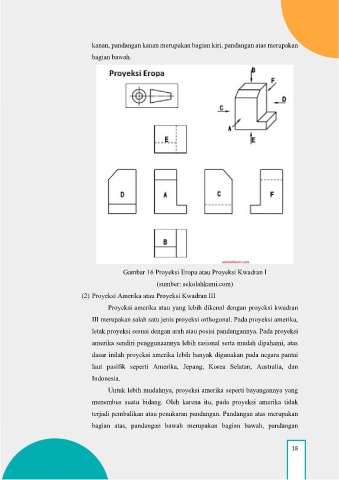

Gambar 16 Proyeksi Eropa atau Proyeksi Kwadran I
(sumber: sekolahkami.com)

(2) Proyeksi Amerika atau Proyeksi Kwadran III

Proyeksi amerika atau yang lebih dikenal dengan proyeksi kwadran
III merupakan salah satu jenis proyeksi orthogonal. Pada proyeksi amerika,

letak proyeksi sesuai dengan arah atau posisi pandangannya. Pada proyeksi
amerika sendiri penggunaannya lebih rasional serta mudah dipahami, atas

dasar inilah proyeksi amerika lebih banyak digunakan pada negara pantai

laut pasifik seperti Amerika, Jepang, Korea Selatan, Australia, dan
Indonesia.

Untuk lebih mudahnya, proyeksi amerika seperti bayangannya yang
menembus suatu bidang. Oleh karena itu, pada proyeksi amerika tidak

terjadi pembalikan atau penukaran pandangan. Pandangan atas merupakan
bagian atas, pandangan bawah merupakan bagian bawah, pandangan
