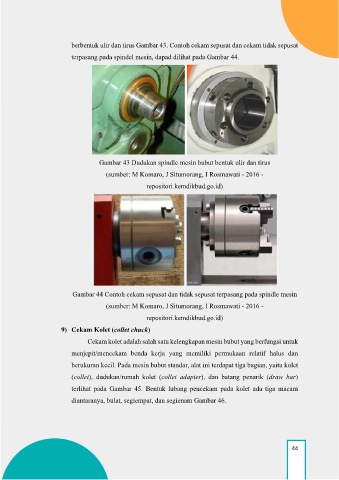

Page 55 - MODUL ELEKTRONIK PEMESINAN BUBUT KELAS X

berbentuk ulir dan tirus Gambar 43. Contoh cekam sepusat dan cekam tidak sepusat

terpasang pada spindel mesin, dapad dilihat pada Gambar 44.

Gambar 43 Dudukan spindle mesin bubut bentuk ulir dan tirus
(sumber: M Komaro, J Situmorang, I Rosmawati - 2016 -

repositori.kemdikbud.go.id)

Gambar 44 Contoh cekam sepusat dan tidak sepusat terpasang pada spindle mesin
(sumber: M Komaro, J Situmorang, I Rosmawati - 2016 -

repositori.kemdikbud.go.id)
9) Cekam Kolet (collet chuck)

Cekam kolet adalah salah satu kelengkapan mesin bubut yang berfungsi untuk

menjepit/mencekam benda kerja yang memiliki permukaan relatif halus dan
berukuran kecil. Pada mesin bubut standar, alat ini terdapat tiga bagian, yaitu kolet

(collet), dudukan/rumah kolet (collet adapter), dan batang penarik (draw bar)
terlihat pada Gambar 45. Bentuk lubang pencekam pada kolet ada tiga macam

diantaranya, bulat, segiempat, dan segienam Gambar 46.

44
