10) Alat Pembawa

Alat pembawa pada mesin bubut, digunakan untuk membawa benda kerja
agar ikut berputar bersama spindel mesin, yang termasuk alat pembawa pada mesin

bubut adalah plat pembawa dan pembawa (lathe dog).
a) Plat Pembawa

Jenis plat pembawa ada dua, yaitu plat pembawa permukaan bertangkai

(driving plate) dan plat pembawa permukaan rata (face plate) Gambar 49.
Konstruksi plat pembawa berbentuk bulat dan pipih, berfungsi untuk memutar

pembawa (lathe dog) sehingga benda kerja yang terikat akan ikut berputar
bersama spindel mesin dilihat pada Gambar 50.

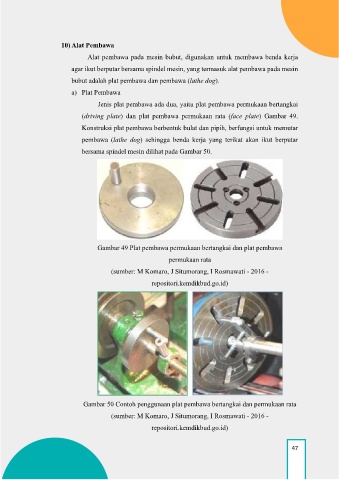

Gambar 49 Plat pembawa permukaan bertangkai dan plat pembawa
permukaan rata

(sumber: M Komaro, J Situmorang, I Rosmawati - 2016 -
repositori.kemdikbud.go.id)

Gambar 50 Contoh penggunaan plat pembawa bertangkai dan permukaan rata
(sumber: M Komaro, J Situmorang, I Rosmawati - 2016 -

repositori.kemdikbud.go.id)
