Page 56 - MODUL ELEKTRONIK PEMESINAN BUBUT KELAS X

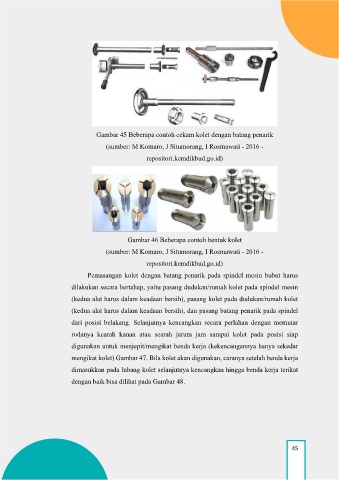

Gambar 45 Beberapa contoh cekam kolet dengan batang penarik
(sumber: M Komaro, J Situmorang, I Rosmawati - 2016 -

repositori.kemdikbud.go.id)

Gambar 46 Beberapa contoh bentuk kolet
(sumber: M Komaro, J Situmorang, I Rosmawati - 2016 -

repositori.kemdikbud.go.id)

Pemasangan kolet dengan batang penarik pada spindel mesin bubut harus
dilakukan secara bertahap, yaitu pasang dudukan/rumah kolet pada spindel mesin

(kedua alat harus dalam keadaan bersih), pasang kolet pada dudukan/rumah kolet
(kedua alat harus dalam keadaan bersih), dan pasang batang penarik pada spindel

dari posisi belakang. Selanjutnya kencangkan secara perlahan dengan memutar
rodanya kearah kanan atau searah jarum jam sampai kolet pada posisi siap

digunakan untuk menjepit/mengikat benda kerja (kekencangannya hanya sekedar

mengikat kolet) Gambar 47. Bila kolet akan digunakan, caranya setelah benda kerja
dimasukkan pada lubang kolet selanjutnya kencangkan hingga benda kerja terikat

dengan baik bisa dilihat pada Gambar 48.

45
