Page 60 - MODUL ELEKTRONIK PEMESINAN BUBUT KELAS X

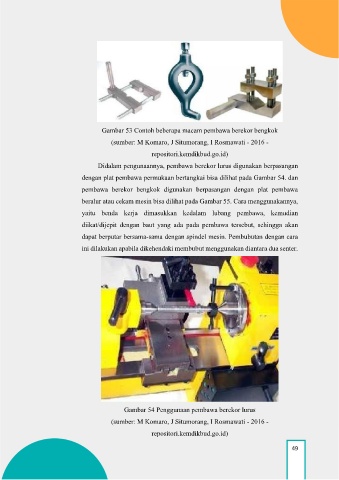

Gambar 53 Contoh beberapa macam pembawa berekor bengkok
(sumber: M Komaro, J Situmorang, I Rosmawati - 2016 -

repositori.kemdikbud.go.id)

Didalam pengunaannya, pembawa berekor lurus digunakan berpasangan
dengan plat pembawa permukaan bertangkai bisa dilihat pada Gambar 54. dan

pembawa berekor bengkok digunakan berpasangan dengan plat pembawa
beralur atau cekam mesin bisa dilihat pada Gambar 55. Cara menggunakannya,

yaitu benda kerja dimasukkan kedalam lubang pembawa, kemudian
diikat/dijepit dengan baut yang ada pada pembawa tersebut, sehingga akan

dapat berputar bersama-sama dengan spindel mesin. Pembubutan dengan cara

ini dilakukan apabila dikehendaki membubut menggunakan diantara dua senter.

Gambar 54 Penggunaan pembawa berekor lurus

(sumber: M Komaro, J Situmorang, I Rosmawati - 2016 -
repositori.kemdikbud.go.id)

49
