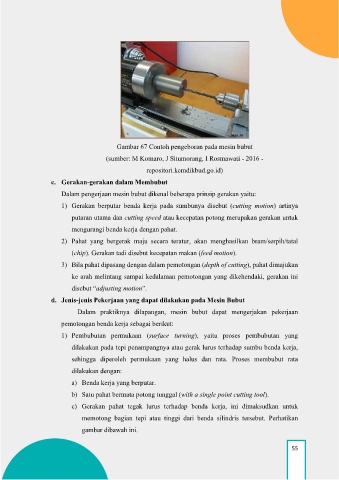

Page 66 - MODUL ELEKTRONIK PEMESINAN BUBUT KELAS X

Gambar 67 Contoh pengeboran pada mesin bubut

(sumber: M Komaro, J Situmorang, I Rosmawati - 2016 -
repositori.kemdikbud.go.id)

c. Gerakan-gerakan dalam Membubut

Dalam pengerjaan mesin bubut dikenal beberapa prinsip gerakan yaitu:
1) Gerakan berputar benda kerja pada sumbunya disebut (cutting motion) artinya

putaran utama dan cutting speed atau kecepatan potong merupakan gerakan untuk
mengurangi benda kerja dengan pahat.

2) Pahat yang bergerak maju secara teratur, akan menghasilkan bram/serpih/tatal

(chip). Gerakan tadi disebut kecepatan makan (feed motion).
3) Bila pahat dipasang dengan dalam pemotongan (depth of cutting), pahat dimajukan

ke arah melintang sampai kedalaman pemotongan yang dikehendaki, gerakan ini
disebut “adjusting motion”.

d. Jenis-jenis Pekerjaan yang dapat dilakukan pada Mesin Bubut

Dalam praktiknya dilapangan, mesin bubut dapat mengerjakan pekerjaan
pemotongan benda kerja sebagai berikut:

1) Pembubutan permukaan (surface turning), yaitu proses pembubutan yang
dilakukan pada tepi penampangnya atau gerak lurus terhadap sumbu benda kerja,

sehingga diperoleh permukaan yang halus dan rata. Proses membubut rata
dilakukan dengan:

a) Benda kerja yang berputar.

b) Satu pahat bermata potong tunggal (with a single point cutting tool).
c) Gerakan pahat tegak lurus terhadap benda kerja, ini dimaksudkan untuk

memotong bagian tepi atau tinggi dari benda silindris tersebut. Perhatikan
gambar dibawah ini.

55
