Page 65 - MODUL ELEKTRONIK PEMESINAN BUBUT KELAS X

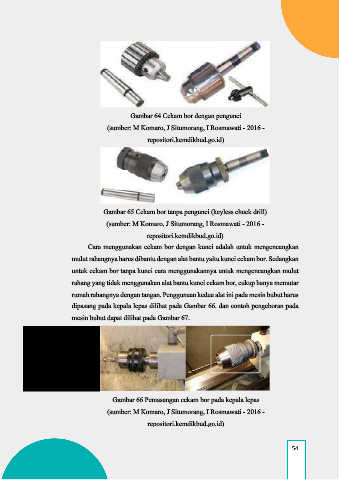

Gambar 64 Cekam bor dengan pengunci

(sumber: M Komaro, J Situmorang, I Rosmawati - 2016 -

repositori.kemdikbud.go.id)

Gambar 65 Cekam bor tanpa pengunci (keyless chuck drill)
(sumber: M Komaro, J Situmorang, I Rosmawati - 2016 -

repositori.kemdikbud.go.id)
Cara menggunakan cekam bor dengan kunci adalah untuk mengencangkan

mulut rahangnya harus dibantu dengan alat bantu yaitu kunci cekam bor. Sedangkan
untuk cekam bor tanpa kunci cara menggunakannya untuk mengencangkan mulut

rahang yang tidak menggunakan alat bantu kunci cekam bor, cukup hanya memutar

rumah rahangnya dengan tangan. Penggunaan kedua alat ini pada mesin bubut harus
dipasang pada kepala lepas dilihat pada Gambar 66. dan contoh pengeboran pada

mesin bubut dapat dilihat pada Gambar 67.

Gambar 66 Pemasangan cekam bor pada kepala lepas
(sumber: M Komaro, J Situmorang, I Rosmawati - 2016 -

repositori.kemdikbud.go.id)

54
