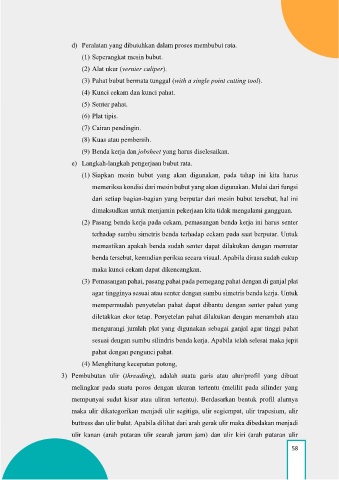

Page 69 - MODUL ELEKTRONIK PEMESINAN BUBUT KELAS X
P. 69
d) Peralatan yang dibutuhkan dalam proses membubut rata.
(1) Seperangkat mesin bubut.
(2) Alat ukur (vernier caliper).
(3) Pahat bubut bermata tunggal (with a single point cutting tool).
(4) Kunci cekam dan kunci pahat.
(5) Senter pahat.
(6) Plat tipis.
(7) Cairan pendingin.
(8) Kuas atau pembersih.
(9) Benda kerja dan jobsheet yang harus diselesaikan.
e) Langkah-langkah pengerjaan bubut rata.
(1) Siapkan mesin bubut yang akan digunakan, pada tahap ini kita harus
memeriksa kondisi dari mesin bubut yang akan digunakan. Mulai dari fungsi
dari setiap bagian-bagian yang berputar dari mesin bubut tersebut, hal ini
dimaksudkan untuk menjamin pekerjaan kita tidak mengalami gangguan.
(2) Pasang benda kerja pada cekam, pemasangan benda kerja ini harus senter
terhadap sumbu simetris benda terhadap cekam pada saat berputar. Untuk
memastikan apakah benda sudah senter dapat dilakukan dengan memutar
benda tersebut, kemudian periksa secara visual. Apabila dirasa sudah cukup
maka kunci cekam dapat dikencangkan.
(3) Pemasangan pahat, pasang pahat pada pemegang pahat dengan di ganjal plat
agar tingginya sesuai atau senter dengan sumbu simetris benda kerja. Untuk
mempermudah penyetelan pahat dapat dibantu dengan senter pahat yang
diletakkan ekor tetap. Penyetelan pahat dilakukan dengan menambah atau
mengurangi jumlah plat yang digunakan sebagai ganjal agar tinggi pahat
sesuai dengan sumbu silindris benda kerja. Apabila telah selesai maka jepit
pahat dengan pengunci pahat.
(4) Menghitung kecepatan potong,
3) Pembubutan ulir (threading), adalah suatu garis atau alur/profil yang dibuat
melingkar pada suatu poros dengan ukuran tertentu (melilit pada silinder yang
mempunyai sudut kisar atau uliran tertentu). Berdasarkan bentuk profil alurnya
maka ulir dikategorikan menjadi ulir segitiga, ulir segiempat, ulir trapesium, ulir
buttress dan ulir bulat. Apabila dilihat dari arah gerak ulir maka dibedakan menjadi
ulir kanan (arah putaran ulir searah jarum jam) dan ulir kiri (arah putaran ulir
58
