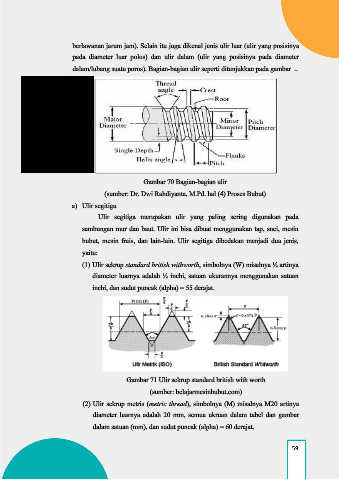

berlawanan jarum jam). Selain itu juga dikenal jenis ulir luar (ulir yang posisinya

pada diameter luar polos) dan ulir dalam (ulir yang posisinya pada diameter
dalam/lubang suatu poros). Bagian-bagian ulir seperti ditunjukkan pada gambar ..

Gambar 70 Bagian-bagian ulir

(sumber: Dr. Dwi Rahdiyanta, M.Pd. hal (4) Proses Bubut)
a) Ulir segitiga

Ulir segitiga merupakan ulir yang paling sering digunakan pada

sambungan mur dan baut. Ulir ini bisa dibuat menggunakan tap, snei, mesin
bubut, mesin frais, dan lain-lain. Ulir segitiga dibedakan menjadi dua jenis,

yaitu:
(1) Ulir sekrup standard british withworth, simbolnya (W) misalnya ½ artinya

diameter luarnya adalah ½ inchi, satuan ukurannya menggunakan satuan
inchi, dan sudut puncak (alpha) = 55 derajat.

Gambar 71 Ulir sekrup standard british with worth

(sumber: belajarmesinbubut.com)

(2) Ulir sekrup metris (metric thread), simbolnya (M) misalnya M20 artinya
diameter luarnya adalah 20 mm, semua ukruan dalam tabel dan gambar

dalam satuan (mm), dan sudut puncak (alpha) = 60 derajat.
