Garis sebagai penghubung antara
4 Link entity dan relation atau relation
dan entity dengan atribut.

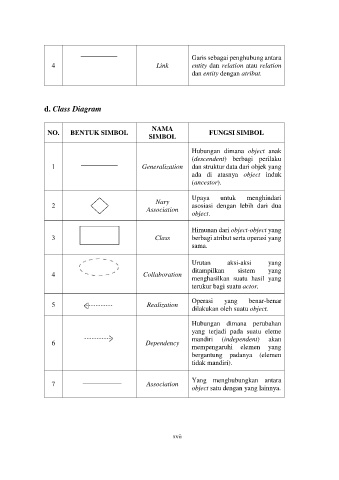

d. Class Diagram

NAMA
NO. BENTUK SIMBOL FUNGSI SIMBOL
SIMBOL

Hubungan dimana object anak
(descendent) berbagi perilaku

1 Generalization dan struktur data dari objek yang
ada di atasnya object induk
(ancestor).

Nary Upaya untuk menghindari
2 asosiasi dengan lebih dari dua
Association
object.

Himunan dari object-object yang
3 Class berbagi atribut serta operasi yang
sama.

Urutan aksi-aksi yang
ditampilkan sistem yang
4 Collaboration
menghasilkan suatu hasil yang
terukur bagi suatu actor.

Operasi yang benar-benar
5 Realization
dilakukan oleh suatu object.

Hubungan dimana perubahan
yang terjadi pada suatu eleme
mandiri (independent) akan
6 Dependency
mempengaruhi elemen yang
bergantung padanya (elemen
tidak mandiri).

Yang menghubungkan antara
7 Association
object satu dengan yang lainnya.
