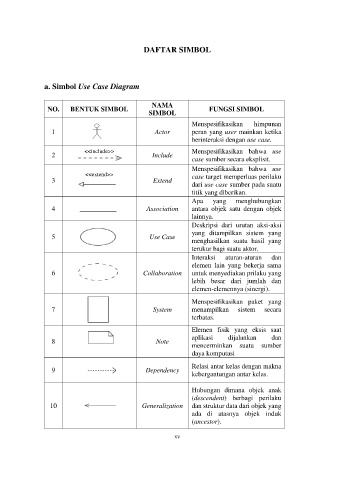

DAFTAR SIMBOL

a. Simbol Use Case Diagram

NAMA
NO. BENTUK SIMBOL FUNGSI SIMBOL
SIMBOL

Menspesifikasikan himpunan
1 Actor peran yang user mainkan ketika
berinteraksi dengan use case.
<<include>> Menspesifikasikan bahwa use
2 Include
case sumber secara eksplisit.
Menspesifikasikan bahwa use
<<extend>> case target memperluas perilaku
3 Extend
dari use case sumber pada suatu
titik yang diberikan.
Apa yang menghubungkan
4 Association antara objek satu dengan objek
lainnya.
Deskripsi dari urutan aksi-aksi
yang ditampilkan sistem yang
5 Use Case
menghasilkan suatu hasil yang
terukur bagi suatu aktor.
Interaksi aturan-aturan dan
elemen lain yang bekerja sama
6 Collaboration untuk menyediakan prilaku yang
lebih besar dari jumlah dan
elemen-elemennya (sinergi).

Menspesifikasikan paket yang
7 System menampilkan sistem secara
terbatas.

Elemen fisik yang eksis saat
aplikasi dijalankan dan
8 Note
mencerminkan suatu sumber
daya komputasi

9 Dependency Relasi antar kelas dengan makna
kebergantungan antar kelas.

Hubungan dimana objek anak
(descendent) berbagi perilaku
10 Generalization dan struktur data dari objek yang
ada di atasnya objek induk
(ancestor).

xv
