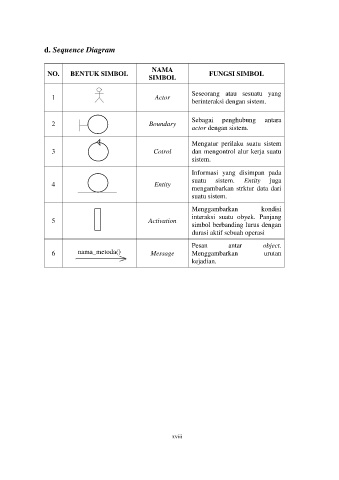

d. Sequence Diagram

NAMA
NO. BENTUK SIMBOL FUNGSI SIMBOL
SIMBOL

Seseorang atau sesuatu yang
1 Actor
berinteraksi dengan sistem.

Sebagai penghubung antara
2 Boundary
actor dengan sistem.

Mengatur perilaku suatu sistem
3 Cotrol dan mengontrol alur kerja suatu
sistem.
Informasi yang disimpan pada

suatu sistem. Entity juga
4 Entity
mengambarkan strktur data dari
suatu sistem.
Menggambarkan kondisi

interaksi suatu obyek. Panjang
5 Activation
simbol berbanding lurus dengan
durasi aktif sebuah operasi

Pesan antar object.
6 nama_metoda() Message Menggambarkan urutan
kejadian.
