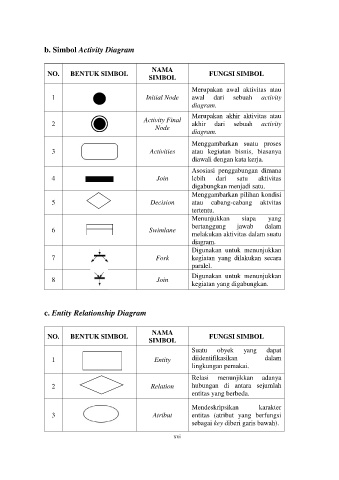

b. Simbol Activity Diagram


                                                      NAMA
                  NO.     BENTUK SIMBOL                                    FUNGSI SIMBOL
                                                     SIMBOL

                                                                    Merupakan  awal  aktivitas  atau

                   1                                Initial Node    awal    dari   sebuah    activity
                                                                    diagram.

                                                                    Merupakan  akhir  aktivitas  atau
                                                    Activity Final
                   2                                                akhir   dari   sebuah    activity
                                                        Node        diagram.
                                                                    Menggambarkan  suatu  proses
                   3                                  Activities    atau  kegiatan  bisnis,  biasanya
                                                                    diawali dengan kata kerja.
                                                                    Asosiasi  penggabungan  dimana
                   4                                    Join        lebih    dari   satu    aktivitas
                                                                    digabungkan menjadi satu.
                                                                    Menggambarkan pilihan kondisi
                   5                                  Decision      atau  cabang-cabang  aktvitas
                                                                    tertentu.
                                                                    Menunjukkan       siapa    yang
                                                                    bertanggung     jawab     dalam
                   6                                 Swimlane
                                                                    melakukan aktivitas dalam suatu
                                                                    diagram.
                                                                    Digunakan  untuk  menunjukkan
                   7                                    Fork        kegiatan  yang  dilakukan  secara
                                                                    paralel.
                                                                    Digunakan  untuk  menunjukkan
                   8                                    Join        kegiatan yang digabungkan.




                 c. Entity Relationship Diagram


                                                      NAMA
                  NO.     BENTUK SIMBOL                                    FUNGSI SIMBOL
                                                     SIMBOL
                                                                    Suatu    obyek     yang    dapat
                   1                                   Entity       diidentifikasikan         dalam
                                                                    lingkungan pemakai.
                                                                    Relasi    menunjikkan    adanya

                   2                                  Relation      hubungan  di  antara  sejumlah
                                                                    entitas yang berbeda.

                                                                    Mendeskripsikan         karakter
                   3                                   Atribut      entitas  (atribut  yang  berfungsi
                                                                    sebagai key diberi garis bawah).

                                                              xvi
