13

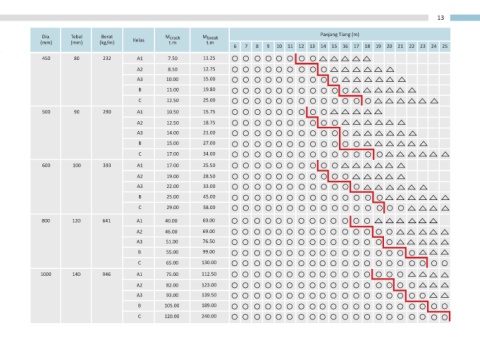

Panjang Tiang
Dia. Tebal Berat Kelas M crack M break Panjang Tiang (m)
(mm) (mm) (kg/m) Kelas t.m t.m
6 7 8 9 10 11 12 13 14 15 16 17 18 19 20 21 22 23 24 25
450 80 232 A1 7.50 11.25
A2 8.50 12.75
A3 10.00 15.00
B 11.00 19.80
C 12.50 25.00
500 90 290 A1 10.50 15.75
A2 12.50 18.75
A3 14.00 21.00
B 15.00 27.00
C 17.00 34.00
600 100 393 A1 17.00 25.50
A2 19.00 28.50
A3 22.00 33.00
B 25.00 45.00
C 29.00 58.00
800 120 641 A1 40.00 60.00
A2 46.00 69.00
A3 51.00 76.50
B 55.00 99.00
C 65.00 130.00
1000 140 946 A1 75.00 112.50
A2 82.00 123.00
A3 93.00 139.50
B 105.00 189.00
C 120.00 240.00
