Page 15 - Manual Produk PC SPUN PILE_final
P. 15
15

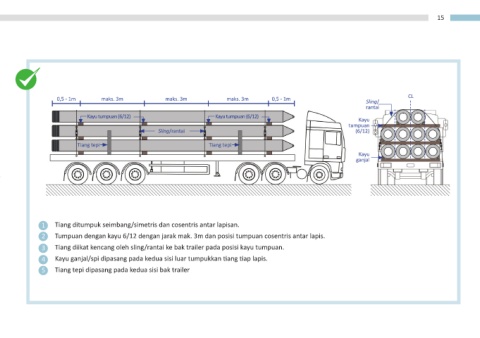

0,5 - 1m maks. 3m maks. 3m maks. 3m 0,5 - 1m Sling/ CL
rantai
Kayu tumpuan (6/12) Kayu tumpuan (6/12) Kayu
tumpuan
Sling/rantai (6/12)
Tiang tepi Tiang tepi
Kayu
ganjal
1 Tiang ditumpuk seimbang/simetris dan cosentris antar lapisan.
2 Tumpuan dengan kayu 6/12 dengan jarak mak. 3m dan posisi tumpuan cosentris antar lapis.
3 Tiang diikat kencang oleh sling/rantai ke bak trailer pada posisi kayu tumpuan.
4 Kayu ganjal/spi dipasang pada kedua sisi luar tumpukkan tiang tiap lapis.
5 Tiang tepi dipasang pada kedua sisi bak trailer
