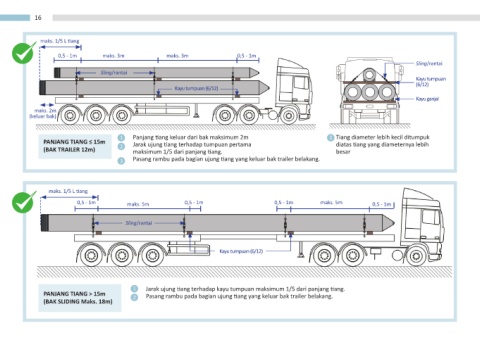

16

maks. 1/5 L tiang
0,5 - 1m maks. 3m maks. 3m 0,5 - 1m
Sling/rantai
Sling/rantai
Kayu tumpuan
(6/12)
Kayu tumpuan (6/12)
Kayu ganjal
maks. 2m
(keluar bak)

1 Panjang tiang keluar dari bak maksimum 2m 1 Tiang diameter lebih kecil ditumpuk
PANJANG TIANG ≤ 15m Jarak ujung tiang terhadap tumpuan pertama diatas tiang yang diameternya lebih
(BAK TRAILER 12m) 2 maksimum 1/5 dari panjang tiang. besar
3 Pasang rambu pada bagian ujung tiang yang keluar bak trailer belakang.

maks. 1/5 L tiang
0,5 - 1m maks. 5m 0,5 - 1m 0,5 - 1m maks. 5m 0,5 - 1m

Sling/rantai

Kayu tumpuan (6/12)

1 Jarak ujung tiang terhadap kayu tumpuan maksimum 1/5 dari panjang tiang.
PANJANG TIANG > 15m 2 Pasang rambu pada bagian ujung tiang yang keluar bak trailer belakang.
(BAK SLIDING Maks. 18m)
