49

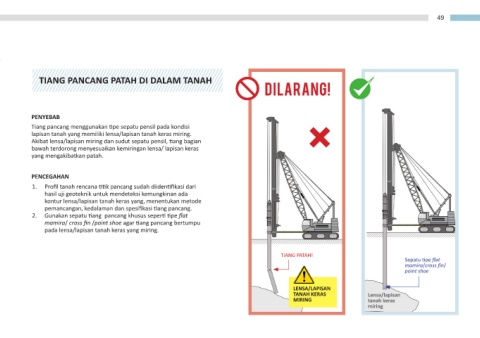

TIANG PANCANG PATAH DI DALAM TANAH
DILARANG!

PENYEBAB
Tiang pancang menggunakan tipe sepatu pensil pada kondisi
lapisan tanah yang memiliki lensa/lapisan tanah keras miring.
Akibat lensa/lapisan miring dan sudut sepatu pensil, tiang bagian
bawah terdorong menyesuaikan kemiringan lensa/ lapisan keras
yang mengakibatkan patah.

PENCEGAHAN
1. Profil tanah rencana titik pancang sudah diidentifikasi dari
hasil uji geoteknik untuk mendeteksi kemungkinan ada
kontur lensa/lapisan tanah keras yang, menentukan metode
pemancangan, kedalaman dan spesifikasi tiang pancang.
2. Gunakan sepatu tiang pancang khusus seperti tipe flat
mamira/ cross fin /point shoe agar tiang pancang bertumpu
pada lensa/lapisan tanah keras yang miring.

TIANG PATAH!
Sepatu tipe flat
mamira/cross fin/
point shoe
LENSA/LAPISAN
TANAH KERAS Lensa/lapisan
MIRING tanah keras
miring
