48

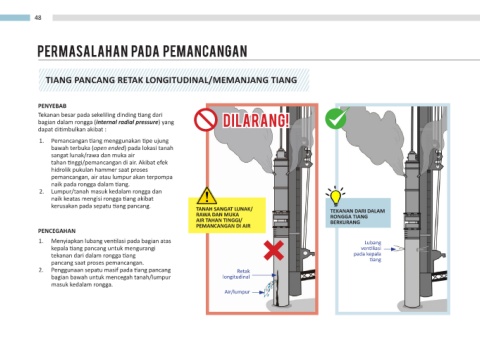

PERMASALAHAN PADA PEMANCANGAN

TIANG PANCANG RETAK LONGITUDINAL/MEMANJANG TIANG

PENYEBAB
Tekanan besar pada sekeliling dinding tiang dari
bagian dalam rongga (internal radial pressure) yang DILARANG!
dapat ditimbulkan akibat :
1. Pemancangan tiang menggunakan tipe ujung
bawah terbuka (open ended) pada lokasi tanah
sangat lunak/rawa dan muka air
tahan tinggi/pemancangan di air. Akibat efek
hidrolik pukulan hammer saat proses
pemancangan, air atau lumpur akan terpompa
naik pada rongga dalam tiang.
2. Lumpur/tanah masuk kedalam rongga dan
naik keatas mengisi rongga tiang akibat
kerusakan pada sepatu tiang pancang. TANAH SANGAT LUNAK/
RAWA DAN MUKA TEKANAN DARI DALAM
RONGGA TIANG
AIR TAHAN TINGGI/ BERKURANG
PENCEGAHAN PEMANCANGAN DI AIR
1. Menyiapkan lubang ventilasi pada bagian atas Lubang
kepala tiang pancang untuk mengurangi ventiliasi
tekanan dari dalam rongga tiang pada kepala
pancang saat proses pemancangan. tiang
2. Penggunaan sepatu masif pada tiang pancang Retak
bagian bawah untuk mencegah tanah/lumpur longitudinal
masuk kedalam rongga.
Air/lumpur
