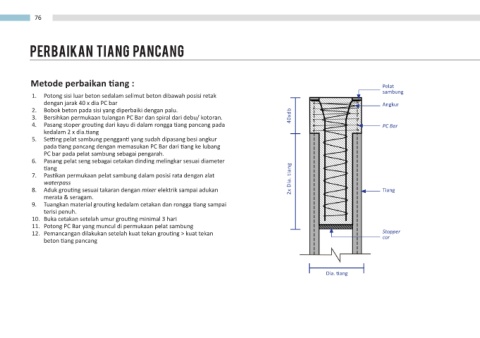

PERBAIKAN TIANG PANCANG

Metode perbaikan tiang : Pelat
1. Potong sisi luar beton sedalam selimut beton dibawah posisi retak sambung
dengan jarak 40 x dia PC bar Angkur
2. Bobok beton pada sisi yang diperbaiki dengan palu.
3. Bersihkan permukaan tulangan PC Bar dan spiral dari debu/ kotoran. 40xdb
4. Pasang stoper grouting dari kayu di dalam rongga tiang pancang pada PC Bar
kedalam 2 x dia.tiang
5. Setting pelat sambung pengganti yang sudah dipasang besi angkur
pada tiang pancang dengan memasukan PC Bar dari tiang ke lubang
PC bar pada pelat sambung sebagai pengarah.
6. Pasang pelat seng sebagai cetakan dinding melingkar sesuai diameter
tiang
7. Pastikan permukaan pelat sambung dalam posisi rata dengan alat
waterpass 2x Dia. tiang
8. Aduk grouting sesuai takaran dengan mixer elektrik sampai adukan Tiang
merata & seragam.
9. Tuangkan material grouting kedalam cetakan dan rongga tiang sampai
terisi penuh.
10. Buka cetakan setelah umur grouting minimal 3 hari
11. Potong PC Bar yang muncul di permukaan pelat sambung
12. Pemancangan dilakukan setelah kuat tekan grouting > kuat tekan Stopper
beton tiang pancang cor

Dia. tiang
