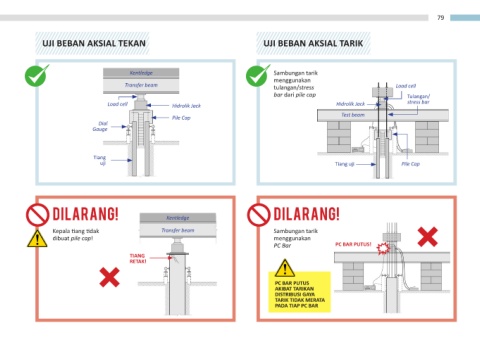

UJI BEBAN AKSIAL TEKAN UJI BEBAN AKSIAL TARIK
Kentledge Sambungan tarik
menggunakan
Transfer beam tulangan/stress Load cell
bar dari pile cap Tulangan/
Load cell Hidrolik Jack Hidrolik Jack stress bar
Pile Cap Test beam
Dial
Gauge
Tiang
uji Tiang uji Pile Cap
DILARANG! Kentledge DILARANG!
Kepala tiang tidak Transfer beam Sambungan tarik
dibuat pile cap! menggunakan
PC Bar PC BAR PUTUS!
TIANG
RETAK!
PC BAR PUTUS
AKIBAT TARIKAN
DISTRIBUSI GAYA
TARIK TIDAK MERATA
PADA TIAP PC BAR
