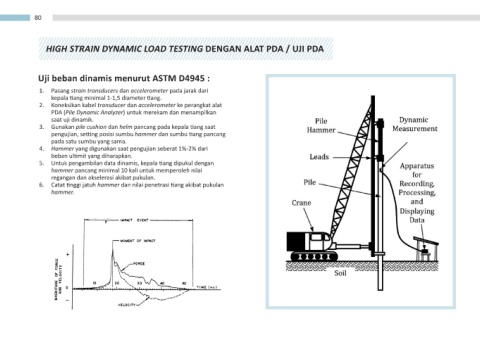

HIGH STRAIN DYNAMIC LOAD TESTING DENGAN ALAT PDA / UJI PDA
Uji beban dinamis menurut ASTM D4945 :
1. Pasang strain transducers dan accelerometer pada jarak dari
kepala tiang minimal 1-1,5 diameter tiang.
2. Koneksikan kabel transducer dan accelerometer ke perangkat alat
PDA (Pile Dynamic Analyzer) untuk merekam dan menampilkan
saat uji dinamik.
3. Gunakan pile cushion dan helm pancang pada kepala tiang saat
pengujian, setting posisi sumbu hammer dan sumbu tiang pancang
pada satu sumbu yang sama.
4. Hammer yang digunakan saat pengujian seberat 1%-2% dari
beban ultimit yang diharapkan.
5. Untuk pengambilan data dinamis, kepala tiang dipukul dengan
hammer pancang minimal 10 kali untuk memperoleh nilai
regangan dan akselerasi akibat pukulan.
6. Catat tinggi jatuh hammer dan nilai penetrasi tiang akibat pukulan
hammer.
