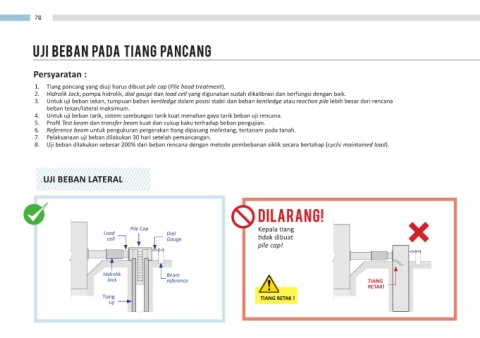

UJI BEBAN PADA TIANG PANCANG
Persyaratan :
1. Tiang pancang yang diuji harus dibuat pile cap (Pile head treatment).
2. Hidrolik Jack, pompa hidrolik, dial gauge dan load cell yang digunakan sudah dikalibrasi dan berfungsi dengan baik.
3. Untuk uji beban tekan, tumpuan beban kentledge dalam posisi stabil dan beban kentledge atau reaction pile lebih besar dari rencana
beban tekan/lateral maksimum.
4. Untuk uji beban tarik, sistem sambungan tarik kuat menahan gaya tarik beban uji rencana.
5. Profil Test beam dan transfer beam kuat dan cukup kaku terhadap beban pengujian.
6. Reference beam untuk pengukuran pergerakan tiang dipasang melintang, tertanam pada tanah.
7. Pelaksanaan uji beban dilakukan 30 hari setelah pemancangan.
8. Uji beban dilakukan sebesar 200% dari beban rencana dengan metode pembebanan siklik secara bertahap (cyclic maintained load).
UJI BEBAN LATERAL
DILARANG!
Pile Cap Kepala tiang
Load Dial
cell Gauge tidak dibuat
pile cap!
Hidrolik Beam
Jack reference TIANG
RETAK!
Tiang TIANG RETAK !
uji
