Page 98 - Manual Produk PC SPUN PILE_final

98

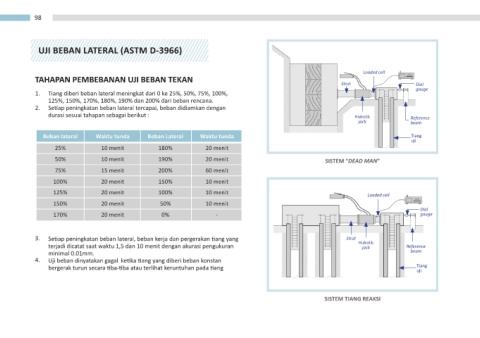

UJI BEBAN LATERAL (ASTM D-3966)

Loaded cell
TAHAPAN PEMBEBANAN UJI BEBAN TEKAN
Strut Dial
1. Tiang diberi beban lateral meningkat dari 0 ke 25%, 50%, 75%, 100%, gauge
125%, 150%, 170%, 180%, 190% dan 200% dari beban rencana.
2. Setiap peningkatan beban lateral tercapai, beban didiamkan dengan
durasi sesuai tahapan sebagai berikut : Hidrolik Reference
jack beam
Beban lateral Waktu tunda Beban Lateral Waktu tunda Tiang
uji
25% 10 menit 180% 20 menit
50% 10 menit 190% 20 menit SISTEM “DEAD MAN”
75% 15 menit 200% 60 menit
100% 20 menit 150% 10 menit
125% 20 menit 100% 10 menit Loaded cell
150% 20 menit 50% 10 menit
Dial
170% 20 menit 0% - gauge

3. Setiap peningkatan beban lateral, beban kerja dan pergerakan tiang yang Strut
terjadi dicatat saat waktu 1,5 dan 10 menit dengan akurasi pengukuran Hidrolik Reference
jack
minimal 0.01mm. beam
4. Uji beban dinyatakan gagal ketika tiang yang diberi beban konstan
bergerak turun secara tiba-tiba atau terlihat keruntuhan pada tiang Tiang
uji

SISTEM TIANG REAKSI
