๓.๔.๒.๔ ระบบเครื่องควบคุมการยิง TR 47C ติดตงในเรือฟริเกต ชุด ร.ล.กระบุรี จ านวน ๔ ระบบ
ั้
ุ
Tracking Radar รุ่น TR 47C หรือเรดาร์ตดตามเปูา โดยมีการพัฒนามาจากเรดาร์ 347G ของชด
ิ
ู
ั้
้
เรือ ร.ล.นเรศวร ความสามารถเป็นเรดาร์ตรวจการณ์และเรดาร์ติดตามเปูาที่มีความแม่นย าสงใชไดทงอากาศยานและ
้
ิ
เปูาพื้นน้ ารวมถึงเปูา Sea Skimming ข้อมูลจากเปูาทไดรับจะรับข้อมูลทง ๓ มิต แบบ Real Time จนถึงการยิงถูก
ั้
้
ี่
ิ
้
้
้
เปูา เรดาร์จะใช Single Pulse และมุมตดตามได นอกจากนี้เรดาร์ยังใชในการเป็นพาหะให้ในการใช TV track
้
ร่วมกับการใช้ Laser วัดระยะได้ในการยิงแบบต่างๆ ให้กับปืนโดย TR47C ๑ ระบบสามารถควบคุมปืน ๑ ชนิด
- TR47C หัวเรือควบคุมปืน ๑๐๐ มม
- TR47C ท้ายเรือควบคุมปืน ๓๗ มม.จ านวน ๔ แท่น
ุ
่
่
เครื่องควบคมการยิงปืน 100 มม. แบบแทนค รุ่น FCU 17 เป็นสวนควบคมการยิงปืน ๑๐๐ มม.
ู่
ุ
ั่
ั้
่
ื่
้
ุ
้
แบบแท่นคู่ ที่ใชในเรือฟริเกต ชด ร.ล.เจาพระยา โดยเครื่องจะพร้อมทงฟังก์ชน การเชอมตอ การเทคนิค โดยมีการ
ทดสอบและยอมรับเป็นอย่างดีแล้ว ส าหรับเครื่อง FCU 17
การท างานทั่วไป
ิ
๑. สามารถรับค่าเปูาจาก CMS และ TDS แล้วควบคุมเรดาร์ติดตามเปูา เพื่อตดตามเปูาโดย
อัตโนมัติเป็นจุดเด่นของเครื่องในการสามารถรับค่าเปูาได้ทั้งจากคนและจากเครื่อง
ี่
ื่

๒. รับคาการเคลอนทจากเรือเราเองเพื่อให้สามารถคานวณการยิงให้แม่นย ามากยิ่งขึ้นใน
่
การควบคุมปืนส าหรับต่อสู้การรบผิวน้ าหรืออากาศยาน
่
ิ
ั
่
๓. แสดงผลเด่นชัดและง่ายตอการตดสนใจในรูปแบบข้อมูลผานจอขนาดใหญ่รวมถึงข้อมูล
จากเรือเราและเรือเปูา
๔. ตั้งค่าการยิง ค านวณมุมยิงดักหน้า และแก้ค่ากระสุนตก
๕. บอกสถานะความผิดพลาดของเครื่องไดผานจอแสดงผลสามารถทา Simulation จาลอง

้
่

เพื่อการฝึกและการทดสอบเครื่องได ้

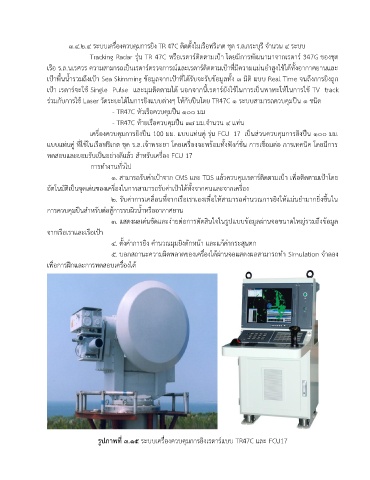

รูปภาพที่ ๓.๑๕ ระบบเครื่องควบคุมการยิงเรดาร์แบบ TR47C และ FCU17
