๓.๔.๒.๕ ระบบควบคุมการยิง TMX/EO ติดตั้งในเรือ OPV ชุด ร.ล.นราธิวาส จานวน ๒ ระบบ
- ควบคุมปืน ๗๖/๖๒

Tracker Mount
• three axis mounting comprising:
– fully coherent monopulse
(pulsedTWT) X-band radar

– cassegrain antenna
– electro optical (TV Camera)
• envelope:

– azimuth: 360° continuous
– elevation: -28° to +118°
– range: 0.16 - 43nm (80km)
• target tracking limits:
– air: 30 - 1000m/sec

(58 -1944 knots/Mach 3)
– surface: 0 - 1000m/sec (MTI off)

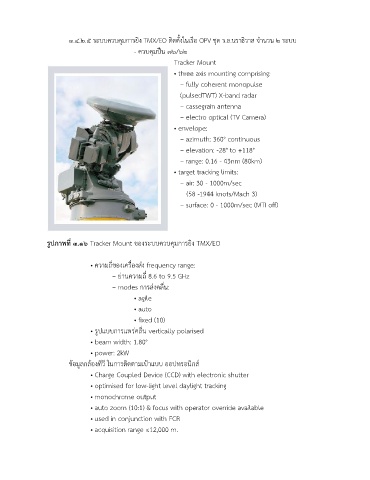

รูปภาพที่ ๓.๑๖ Tracker Mount ของระบบควบคุมการยิง TMX/EO

• ความถของเครื่องส่ง frequency range:
ี่
– ย่านความถี่ 8.6 to 9.5 GHz
– modes การส่งคลื่น:
• agile
• auto

• fixed (10)
• รูปแบบการแพร่คลื่น vertically polarised
• beam width: 1.80°

• power: 2kW
ู
ข้อมูลกล้องทีวี ในการติดตามเปาแบบ ออปทรอนิกส ์
• Charge Coupled Device (CCD) with electronic shutter
• optimised for low-light level daylight tracking

• monochrome output
• auto zoom (10:1) & focus with operator override available
• used in conjunction with FCR
• acquisition range ≤12,000 m.
