สายอากาศ ประมาณครึ่งหนึ่งของพลงงานคลนทสะทอนกลบมาเทานั้น ทมีการเคลอนทเหมือนกับทสงออกไป
ดังนั้น การแพร่คลื่นแบบนี้ จึงใช้เฉพาะเท่าที่จ าเป็นเท่านั้น

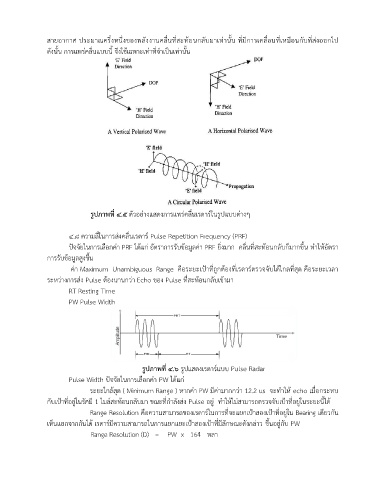

รูปภาพที่ ๔.๕ ตัวอย่างแสดงการแพร่คลื่นเรดาร์ในรูปแบบต่างๆ
ี่
๔.๘ ความถในการส่งคลื่นเรดาร์ Pulse Repetition Frequency (PRF)
ั
ปัจจัยในการเลือกค่า PRF ได้แก่ อัตราการรับข้อมูลค่า PRF ยิ่งมาก คลื่นที่สะท้อนกลบก็มากขึ้น ทาให้อัตรา
การรับข้อมูลสูงขึ้น
ื
้
ี่
ุ
ี่
้
ั
ี่
ื
คา Maximum Unambiguous Range คอระยะเปูาทถูกตองทเรดาร์ตรวจจบไดไกลทสด คอระยะเวลา
่
ระหว่างการส่ง Pulse ต้องนานกว่า Echo ของ Pulse ที่สะท้อนกลับเข้ามา
RT Resting Time
PW Pulse Width
รูปภาพที่ ๔.๖ รูปแสดงเรดาร์แบบ Pulse Radar
Pulse Width ปัจจัยในการเลือกค่า PW ได้แก่
ระยะใกล้สุด ( Minimum Range ) หากค่า PW มีคามากกว่า 12.2 us จะทาให้ echo เมื่อกระทบ
่
กับเปูาที่อยู่ในรัศมี 1 ไมล์สะท้อนกลับมา ขณะที่ก าลังส่ง Pulse อยู่ ท าให้ไม่สามารถตรวจจับเปูาที่อยู่ในระยะนี้ได ้
ี
Range Resolution คอความสามารถของเรดาร์ในการทจะแยกเปูาสองเปาทอยู่ใน Bearing เดยวกัน
ี่
ู
ี่
ื
เห็นแยกจากกันได้ เรดาร์มีความสามารถในการแยกแยะเปูาสองเปูาที่มีลักษณะดังกล่าว ขึ้นอยู่กับ PW
Range Resolution (D) = PW x 164 หลา
