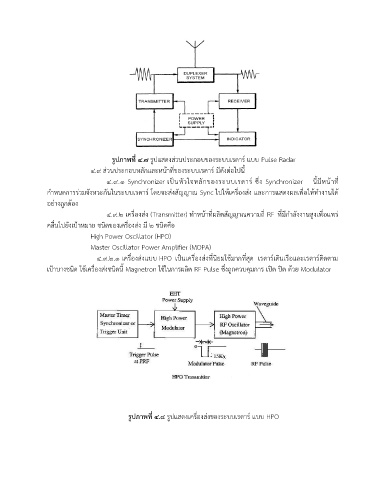

รูปภาพที่ ๔.๗ รูปแสดงส่วนประกอบของระบบเรดาร์ แบบ Pulse Radar
๔.๙ ส่วนประกอบหลักและหน้าที่ของระบบเรดาร์ มีดังต่อไปนี้
๔.๙.๑ Synchronizer เป็นหัวใจหลกของระบบเรดาร์ ซึ่ง Synchronizer นี้มีหน้าท ี่
ั
่
ก าหนดการร่วมจังหวะกันในระบบเรดาร์ โดยจะสงสญญาณ Sync ไปให้เครื่องสง และการแสดงผลเพื่อให้ทางานได ้
่
ั
อย่างถูกต้อง
ี่
ั
ิ
ี่
๔.๙.๒ เครื่องสง (Transmitter) ทาหน้าทผลตสญญาณความถี่ RF ทมีก าลงงานสงเพื่อแพร่
ู
ั
่
คลื่นไปยังเปูาหมาย ชนิดของเครื่องส่ง มี ๒ ชนิดคือ
High Power Oscillator (HPO)
Master Oscillator Power Amplifier (MOPA)
ิ
ิ
ุ
ี่
๔.๙.๒.๑ เครื่องสงแบบ HPO เป็นเครื่องสงทนิยมใชมากทสด เรดาร์เดนเรือและเรดาร์ตดตาม
่
่
้
ี่
เปูาบางชนิด ใช้เครื่องส่งชนิดนี้ Magnetron ใช้ในการผลิต RF Pulse ซึ่งถูกควบคุมการ เปิด ปิด ด้วย Modulator
รูปภาพที่ ๔.๘ รูปแสดงเครื่องส่งของระบบเรดาร์ แบบ HPO
