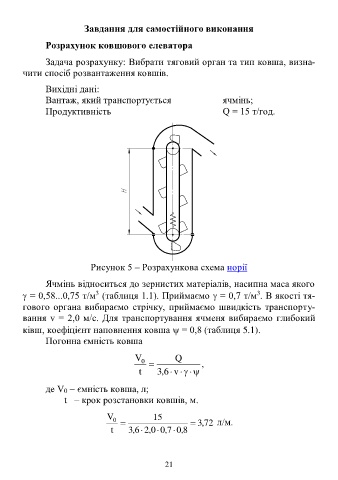

Завдання для самостійного виконання
Розрахунок ковшового елеватора

Задача розрахунку: Вибрати тяговий орган та тип ковша, визна-
чити спосіб розвантаження ковшів.

Вихідні дані:
Вантаж, який транспортується ячмінь;
Продуктивність Q = 15 т/год.

Рисунок 5 – Розрахункова схема норії

Ячмінь відноситься до зернистих матеріалів, насипна маса якого
3
3
 = 0,58...0,75 т/м (таблиця 1.1). Приймаємо  = 0,7 т/м . В якості тя-
гового органа вибираємо стрічку, приймаємо швидкість транспорту-
вання v = 2,0 м/с. Для транспортування ячменя вибираємо глибокий
ківш, коефіцієнт наповнення ковша  = 0,8 (таблиця 5.1).
Погонна ємність ковша

V 0  Q ,
t 6 , 3  v    
де V0 – ємність ковша, л;
t – крок розстановки ковшів, м.

V 0  15  , 3 72 л/м.
t 6 , 3 0 , 2  7 , 0  8 , 0 

21
